La spettrometria di massa (MS) è una tecnica analitica utilizzata per determinare i costituenti molecolari di gas puri o misti, vapori, liquidi e persino solidi. Bombardando il campione con un fascio di elettroni, gli ioni vengono generati e separati in base al loro rapporto massa/carica. Lo spettro di massa risultante è un grafico dell'intensità in funzione del rapporto massa/carica;

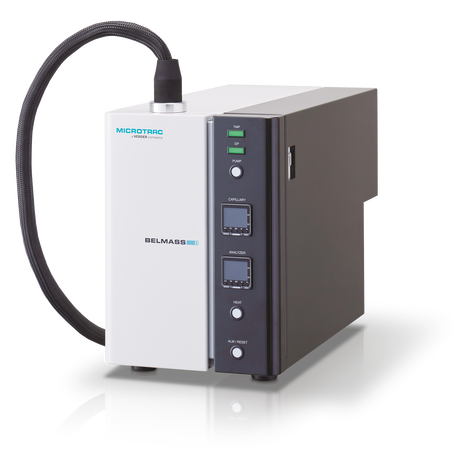

BELMASS II è uno spettrometro di massa quadrupolare (QMS), un analizzatore di massa unico utilizzato nella spettrometria di massa. Come quadrupolo, è composto da quattro aste cilindriche disposte parallelamente l'una all'altra. Applicando un campo elettrico oscillante alle aste, gli ioni vengono separati in base alla stabilità delle loro traiettorie in funzione del loro rapporto massa/carica (m/z). Un moltiplicatore di elettroni rileva gli ioni deviati. BELMASS II può essere combinato con diversi strumenti. Soprattutto in combinazione con un BELCAT II può fornire importanti informazioni sulle specie dei gas desorbiti da miscele di gas/vapori e sulle loro curve di rottura.
Il rivelatore di massa è riconosciuto come il rivelatore più efficiente per l'analisi qualitativa. Tuttavia, è difficile ottenere un buon risultato quantitativo perché analizza solo una piccola quantità di gas.
Selezionando i materiali e i componenti più adatti, Microtrac ha sviluppato con successo lo spettrometro di massa BELMASS II con un'elevata capacità quantitativa. Anche il gas ammoniaca può essere analizzato utilizzando un tubo riscaldato e una pompa a membrana a secco.
| 1. Sonda Sniffer | 2. Tubo flessibile di calore |
| 3. Analizzatore di massa | 4. Pompa turbomolecolare |
| 5. Pompa a diaframma | 6. Misuratore di vuoto |
Con il software di BELCAT II, l'intensità di corrente dei singoli componenti viene misurata continuamente, mentre l'inizio e la fine della misurazione possono essere impostati entro un determinato intervallo di tempo tramite timer. Per l'asse verticale sono disponibili scale lineari, logaritmiche e automatiche. Dati esterni, come la temperatura, possono essere importati tramite l'ingresso del segnale analogico, fornendo ancora più dettagli. Per una valutazione completa della reazione catalitica, lo spettrometro di massa BELMASS II può essere collegato a un Analizzatore di catalizzatori della serie BELCAT.
Lo spettro di massa ottenuto può essere analizzato con il software ChemMaster II di Microtrac. Le caratteristiche principali di questo software di facile utilizzo sono:
La quantità di chemisorbimento, il tasso di dispersione del metallo e altre proprietà possono essere calcolati automaticamente.
La combinazione dello spettrometro di massa BELMASS II con la serie BELCAT rende possibile una valutazione più dettagliata della reazione catalitica (TPReaction). BELMASS ll può registrare la temperatura del campione ed è adatto all'analisi termica.
Il consumo di idrogeno e la produzione di acqua possono essere osservati allo stesso tempo.
Riscaldando il campione, m/z=18,28,44 possono essere rilevati.
chimici
materiali per batterie
ceramica
Per trovare la soluzione migliore per le vostre esigenze sulla caratterizzazione granulometrica, visitate il nostro database applicativo
| Maximum range | m/z = 1 ～ 200 |
| Filament material | Yttria-coated iridium |
| Rilevatore | Faraday cup / SEM |
| Risoluzione | M/∆M≥2M |
| Sniffing section | Capillary tubes Standard-specification is made of SUS Option-specification is made of PEEK |
| Capillary tube dimensions | OD = 1/16 inch; ID = 0.1 mm; L = 1.5 m |
| Hot hose length | 1 m |
| Maximum heating temperature of hot hose | 200°C (SUS) 120°C (PEEK) |
| Gas introduction method | Scarico differenziale |
| Amount of gas introduced | 0.6 cc / min (at 1 atm) |
| Gas inlet pressure | Atmospheric pressure |
| Exhaust port fitting | 1/4 inch one-touch joint |
| Communication Interface | RS-232C (straight) |
| Dimensioni (L x A x P) | 280 × 400 × 600 mm (excluding capillary tube) |
| Ingresso segnale analogico | DC0 to 10V (10 bit, 1 ch) |
| Peso | 36 kg |
| Power supply: Rated voltage | Single-phase: 100-120V (Indication 115V) AC: 200-240V (Indication 230V) |
| Power supply: Power frequency | 50 / 60 Hz |
| Power supply: Power consumption | 600 VA |
| Power supply: Electric shock protection class | Class I |
| Standard | CE, UKCA |
| Selected Ion Monitor | Max. 16 ch |
| Installation environment: Temperature | 10°C to 35°C |
| Installation environment: Humidity | 20%RH to 80%RH (no condensation) |
| Installation environment: Elevation | 2000 m or less |
| Installation environment: Installation category | Category II |
| Installation environment: Pollution degree | 2 (for indoor use) |
Nello spettrometro di massa BELMASS II le molecole di gas vengono ionizzate nella camera di ionizzazione e migrano attraverso il filtro di massa quadrupolare al rivelatore. Il filtro di massa è costituito da quattro aste parallele. Una tensione ad alta frequenza con una tensione CC offset viene applicata tra ciascuna coppia di aste opposte.
La tensione applicata influenza la traiettoria degli ioni. Solo gli ioni con un certo m/z (rapporto massa/carica) raggiungono il rivelatore con un certo rapporto di tensione. Gli altri ioni vengono espulsi e si scontrano con le aste. Uno spettro di massa si ottiene osservando gli ioni che passano attraverso il filtro di massa del quadrupolo variando le tensioni sulle aste.
Soggetto a modifiche tecniche ed errori
