Tempo di misurazione più breve. Migliore risoluzione ottica. Più fotogrammi al secondo.
Il CAMSIZER X2+ è un analizzatore di particelle performante ed estremamente versatile con un ampio range di misura che combina l'avanzata tecnologia dell'analisi ad immagine dinamica con opzioni di dispersione flessibili. Basato sul principio dell'analisi dinamica dell'immagine (ISO 13322-2), CAMSIZER X2+ fornisce informazioni precise sulla dimensione e sulla forma delle particelle di polveri, granuli e sospensioni in un range di misura da 1 μm a 8 mm.
Il CAMSIZER X2+ produce un flusso di particelle caratterizzato da un sistema ottico ad alta risoluzione. Una sorgente luminosa stroboscopica a LED ultraluminosa e due fotocamere digitali ad alta risoluzione raggiungono un frame rate di oltre 420 immagini al secondo che vengono valutate in tempo reale da un potente software. Pertanto, il CAMSIZER X2+ cattura le immagini da centinaia di migliaia a diversi milioni di particelle con la massima precisione in soli 1-3 minuti.
Il CAMSIZER X2+ fornisce un'ampia gamma di informazioni sulle particelle che consente una caratterizzazione completa e affidabile del campione. È adatto per l'uso in ricerca e sviluppo nonché per attività di routine nel controllo di qualità.
Analizzatori di particelle CAMSIZER X2+
- Analisi delle dimensioni e della forma delle particelle da 1 μm a 8 mm con l'analisi dinamica d'immagine (ISO 13322-2)
- Analisi precisa di ampie distribuzione granulometriche
- Eccellente risoluzione per distribuzioni granulometriche strette o multimodali
- Rilevamento di piccole quantità di particelle sovradimensionate o sottodimensionate
- Completamente comparabile alla setacciatura ed alla diffrazione laser
- Una vasta gamma di opzioni di elaborazione (differenti parametri dimensionali, una varietà di parametri di forma, galleria immagini, valutazione di un singolo fotogramma, ecc.)
- Eccezionale riproducibilità
- Tempo di analisi 1 - 3 minuti, elevata produttività
- Sistema modulare "X-Change" per la misura a secco e a umido
- LED ultra potenti e telecamere ad alta risoluzione per i risultati più accurati
- Semplice operatività, poca manutenzione necessaria
Utilizzo questo strumento da un po' di tempo per l'analisi granulometrica dei nostri API a piccole molecole. Le prestazioni, l'accuratezza e la riproducibilità sono eccellenti. L'aspetto sorprendente è la capacità di lavorare con campioni di dimensioni molto ridotte. Sono molto soddisfatto dello strumento.
Siddharth Sha
API Holdings
Il prodotto è molto facile da usare; otteniamo molte più informazioni da questo sistema rispetto al nostro precedente analizzatore. Il personale lavora diligentemente per sviluppare e soddisfare le nostre esigenze interne ed è stato più che disponibile a fornire la formazione e il background necessari per ottenere il massimo per il nostro budget! Siamo molto soddisfatti di questo strumento.
Barbara Bachman
3M Brownwood
Viene regolarmente utilizzato per caratterizzare e monitorare la polvere durante il riciclo in LPBF. La facilità d'uso e la bassa quantità di campioni consentono di ottenere risultati sulla PSD e sulla morfologia in pochi minuti per garantire la qualità.
Syed Islam
AMRC - University of Sheffield
Recensioni affidabili fornite da
Analizzatori di particelle CAMSIZER X2+ Range di misurazione estremamente ampio grazie alla tecnologia a doppia fotocamera
L'esclusiva tecnologia a doppia fotocamera di Microtrac è un punto di riferimento nello sviluppo dell'analisi ad immagine dinamica. Impiegando contemporaneamente due telecamere con ingrandimenti diversi, si ottengono intervalli di misura dinamici estremamente ampi. Ciò si ottiene senza correzioni o modifiche hardware e senza compromettere la precisione. Ogni telecamera è specializzata per un campo di misura. La fotocamera ZOOM analizza le particelle fini con la massima precisione, mentre la fotocamera BASIC rileva le particelle più grandi con statistiche eccellenti. Uno speciale algoritmo combina le informazioni fornite da entrambe le telecamere e fornisce l'esatta distribuzione dimensionale in un intervallo molto ampio Questa soluzione risolve uno svantaggio significativo di molti sistemi di analisi ad immagine che impiegano una sola telecamera, e. g. microscopi. Tali strumenti non sono in grado di identificare correttamente le particelle fini all'interno di un'ampia distribuzione granulometrica oppure le particelle grandi non vengono identificate a causa del piccolo campo visivo.
Principio di misura
Due telecamere funzionano contemporaneamente durante la misurazione: la telecamera BASIC (blu) analizza le particelle più grandi, la telecamera ZOOM (rossa) cattura le particelle piccole. Questa procedura garantisce condizioni di misura ottimali per tutte le dimensioni delle particelle in una distribuzione.
Analizzatori di particelle CAMSIZER X2+ Sistema modulare X-Change
La corretta preparazione del campione e la dispersione delle particelle prima che superino il campo di misura sono importanti quanto l'analisi effettiva. In particolare per le polveri fini che tendono ad agglomerarsi, una dispersione efficace è cruciale per l'affidabilità dei risultati di misura. Pertanto, varie modalità di dosaggio del campione aiutano a separare gli agglomerati senza distruggere le singole particelle. Il nostro sistema modulare X-Change soddisfa questo requisito in modo perfetto.
Design elaborato per massima flessibilità
Il sistema modulare "X-Change" del CAMSIZER X2+ offre tre opzioni di dispersione alternative, consentendo la selezione del metodo ottimale per ogni tipologia di campione. L'utente può scegliere tra la dispersione a umido con X-Flow o la dispersione a secco in caduta con X-Fall o in un flusso d'aria con X-Jet. I moduli e le cartucce vengono sostituiti rapidamente e facilmente, il che rende il lavoro con CAMSIZER X2+ versatile e sicuro.
Dispersione con aria compressa
Il modulo X-Jet disperde il campione tramite un tubo Venturi ed è adatto per un'efficace analisi delle polveri. La misura effettiva delle particelle avviene in flusso d'aria. La pressione di dispersione può essere impostata tra 0 kPa e 460 kPa. Ciò garantisce condizioni di analisi ottimali per tutti le tipologie di campione.
Dispersione ad umido
CAMSIZER X2+ offre anche la possibilità di analizzare le particelle disperse nei liquidi con il modulo X-Flow. La sospensione ricircola in una cella di vetro e le telecamere registrano le immagini delle particelle disperse. L'unità ad ultrasuoni integrata aiuta ulteriormente il processo di disgregazione.
Dispersione per gravità
Il modulo X-Fall viene utilizzato per la misurazione non distruttiva di campioni sensibili disperdendoli per caduta riducendo al minimo la rottura delle particelle. Il campione può essere recuperato dopo l'analisi.
X-Jet Dispersione con aria in pressione
Molti materiali tendono ad agglomerarsi a causa delle forze superficiali. Il modulo X-Jet disperde efficacemente le particelle in un flusso d'aria durante il passaggio attraverso un tubo Venturi. La pressione di dispersione può essere impostata come richiesto per le singole particelle. Per i granuli sensibili, ad esempio, la pressione ridotta garantisce misurazioni non distruttive. Dopo aver superato la zona di misura, il campione viene automaticamente rimosso dall'analizzatore mediante un aspiratore.
Analisi ad umido con X-Flow
Il modulo umido X-Flow analizza le sospensioni in range di dimensioni tra 0,8 μm a 1 mm. Il campione circola all'interno di un circuito chiuso dal bagno di dispersione alla cella ed le telecamere identificano le immagini delle particelle. X-Flow è integrato con bagno a ultrasuoni ed una potente pompa centrifuga per garantire una dispersione efficiente. Mezzi di dispersione adatti sono acqua, alcool e anche solventi organici non polari.
Dispersione per caduta con X-Fall
I campioni non agglomerati possono essere analizzati utilizzando il modulo X-Fall. La misura non è distruttiva perché le particelle cadono direttamente da uno scivolo attraverso il campo di misura. X-Fall è adatto a granulometrie fino a 8 mm; la sensibilità di rilevamento per grani sovradimensionati è estremamente elevata. A differenza della dispersione mediante aria in pressione, il campione può essere recuperato dopo la misura.
Analizzatori di particelle CAMSIZER X2+ Solo l'Analisi d'Immagine Garantisce informazioni sulla Forma delle Particelle
Le proprietà del campione come densità, scorrevolezza, compattabilità, caratteristiche di scorrimento e caratteristiche superficie sono influenzate dalla forma delle particelle. Ciò rende questi parametri un processo cruciale e un indicatore di qualità in molte aree di applicazione.
Esempi:
- Angolarità degli abrasivi
- Analisi delle frazioni rotte nei granuli
- Determinazione di agglomerati in microsfere di vetro
- Analisi della rotondità di particelle di polveri plastiche o metalliche nell'additive manufacturing (influenza diretta sulla fluidità e sulla densità di impaccamento)
- Lunghezza e diametro dei cristalli aghiformi
- Analisi della rotondità delle particelle di sabbia per valutarne l'usabilità come materiale da costruzione o o per esami geologici
Sono disponibili vari parametri per la quantificazione della forma. Questi includono il rapporto larghezza / lunghezza (rapporto di aspetto), circolarità (calcolato dal rapporto area / perimetro), simmetria, convessità e compattezza. La rotondità viene calcolata dalla curvatura degli angoli delle particelle.
Analizzatori di particelle CAMSIZER X2+ Comparabilità alla setacciatura e alla diffrazione laser
La "dimensione" è definita in modo univoco solo per le particelle sferiche: il diametro è identico in tutte le direzioni e orientamenti. Per le particelle non sferiche, tuttavia, le dimensioni possono variare notevolmente, a seconda dell'orientamento e della direzione della misurazione. La setacciatura tradizionale, ad esempio, separa le particelle su una pila di setacci a rete metallica con diverse dimensioni di apertura in frazioni. L'apertura del setaccio più piccola possibile che una particella può passare è definita dall'area di proiezione più piccola della particella. Quindi, l'analisi del setaccio misura le particelle in un orientamento preferenziale e fornisce informazioni che si basano principalmente sulla larghezza della particella. L'analisi della dimensione delle particelle con diffrazione laser mette in relazione tutti i dati di misurazione con il diametro considerando le particelle sferiche. Solo l'analisi delle immagini offre simultaneamente differenti parametri dimensionali che possono essere verificati . Ciò rende i risultati paragonabili a quelli ottenuti con altre tecniche. L'eccezionalità della DIA è la possibilità di misurare larghezza e lunghezza di una particella e di fornire una distribuzione dimensionale basata su questi parametri. La larghezza delle particelle (curva rossa) può essere facilmente confrontata con i risultati di setacciatura.
Configurazione ottimale per ogni applicazione Accessori ed opzioni
Microtrac offre una varietà di tramogge e scivoli per applicazioni speciali. Gli ugelli di dispersione e le cuvette sono disponibili in diverse dimensioni per garantire condizioni ottimali per ogni misura. La calibrazione del CAMSIZER X2+ richiede solo un minuto e può essere eseguita utilizzando un reticolo di riferimento ad alta precisione.
Tramogge e Scivoli
Per ottenere condizioni di alimentazione ottimali, anche per polveri adesive, offriamo diversi scivoli in acciaio inossidabile o alluminio con rivestimento duro.
La tramoggia di alimentazione può essere utilizzata per introdurre convenientemente il campione nell'unità di alimentazione. Le tramogge possono essere realizzate in alluminio o in acciaio inox e possono contenere fino a 0,6 l di campione.
Ugelli di dispersione
Per il modulo X-Jet sono disponibili set di ugelli con fessura di diverse dimensioni L'apertura standard è di 14 mm x 4 mm, adatta per la maggior parte dei campioni da analizzare. Per particelle molto grandi o molto piccole, possono essere scelte altre misure
Reticolo di calibrazione
Utilizzando reticolo di calibrazione ad alta precisione realizzato mediante litografia elettronica, che simula particelle di dimensioni diverse, CAMSIZER può essere ricalibrato in pochi secondi in qualsiasi momento, rendendolo conforme alle attuali tecniche di monitoraggio e verifica.
Cappa protettiva (X-Jet, X-Fall)
La cappa protettiva impedisce il rilascio di polvere nell'ambiente durante la misura. Può essere flussato con gas inerte per campioni che non devono essere esposti troppo a lungo all'aria ambientale. Inoltre, la cappa ridurrà il livello di rumore di oltre 5 dB.
Cuvette (X-Flow)
Per il modulo X-Flow sono disponibili tre cuvette in vetro al quarzo di alta qualità. Le cuvette hanno larghezze di diverse dimensioni: 4 mm (standard), 2 mm o 1 mm.
Condotti a caduta libera (X-Fall)
Per il modulo X-Fall, l'apertura standard è 7 mm x 14 mm, per particelle più grandi è disponibile un condotto a caduta libera con 14 mm x 14 mm.
Analizzatori di particelle CAMSIZER X2+ Range di Misura Estesi
Grazie all'esclusivo principio a due telecamere, tutti i campi di misura possono essere analizzati in un'unica misurazione, senza alcuna regolazione hardware.
Specifiche del campo di misura per il diametro delle particelle compatte 1):
- X-Jet (dispersione di pressione dell'aria)
Standard: da 0,9 μm a 2,5 mm con dimensioni dell'ugello 3,8 mm x 14 mm
Alternativa: da 0,9 μm a 6 mm con dimensioni dell'ugello 9 mm x 14 mm
Alternativa: da 5 μm a 8 mm con dimensioni dell'ugello 13,5 mm x 14 mm - X-Fall (dispersione di gravità) 2)
Standard: da 10 μm a 4 mm con dimensioni dell'ugello 7 mm x 14 mm
Alternativa: da 10 μm a 8 mm con dimensioni dell'ugello 14 mm x 14 mm X-Flow (dispersione umida) 3)
Standard: da 0,9 μm a 1 mm
1) I campi di misura dipendono dal campione
2) Il limite inferiore per la X-Fall dipende dalle proprietà del campione (agglomerato). Per le particelle agglomeranti si consiglia il modulo X-Jet o X-Flow.
3) Il limite superiore di dimensione per X-Flow dipende dalla densità del materiale del campione.
Specifiche del campo di misura per fibre e particelle allungate disponibili su richiesta.
Tutto in vista dall'inizio alla fine Software DIMENSIONS
Tutti i parametri in un colpo d'occhio: L'analisi dinamica dell'immagine digitale fornisce una grande quantità di informazioni sul materiale del campione in esame. Il potente software DIMENSIONS registra decine di parametri su ogni singola particella e presenta i risultati in un rapporto di misura chiaro e conforme agli standard, che può essere adattato alle esigenze individuali.
- Funzionamento intuitivo
- Chiara disposizione degli spazi di lavoro
- Modelli di report definiti dall'utente
- Confronto dei risultati d'analisi in un colpo d'occhio
- Area di lavoro "Visualizzatore di particelle" di nuova concezione
- Condizioni di misura coerenti grazie alle SOP
- Verifica automatica delle specifiche di prodotto
- Diversi livelli di utenza
- Connessione LIMS
- Disponibile la versione compatibile con 21 CFR parte 11
- Algoritmo avanzato di correlazione con i setacci di quarta generazione
Analizzatori di particelle CAMSIZER X2+ Applicazioni tipiche
Molte proprietà dei materiali granulari sfusi, come scorrevolezza, solubilità, efficienza di filtrazione, reattività, abrasività e gusto, sono significativamente influenzate dalla dimensione delle particelle. Pertanto, la determinazione della dimensione delle particelle è comunemente utilizzata come parte del controllo di qualità in molti settori diversi.
polveri metalliche
- polveri metalliche e minerali
- cemento
- chimici
- carbone attivo
- detergenti
- materiali da costruzione
chimici
- polveri /granuli/ pellet fini farmaceutici
- fibre plastiche
- polveri plastiche
- vetro / perle di vetro
- fibre di legno
caffè
- cibo
- sale
- zuccheri
- abrasivi
- materiali refrattari
- sabbia
... e molti altri!
Per trovare la soluzione migliore per le vostre esigenze sulla caratterizzazione granulometrica, visitate il nostro database applicativo
Principio di funzionamento
Il CAMSIZER X2+ utilizza il principio dell'elaborazione delle immagini digitali. Il principio unico è abbastanza semplice: le particelle disperse passano davanti a due sorgenti luminose a LED pulsate. Le ombre delle particelle vengono catturate con due fotocamere digitali. Una telecamera è ottimizzata per analizzare le particelle di dimensioni inferiori con alta risoluzione, l'altra telecamera per il rilevamento delle particelle più grandi con una buona statistica, garantendo un ampio campo visivo. Ogni telecamera è illuminata da un LED con luminosità, lunghezza dell'impulso e campo visivo ottimizzati. Un software intuitivo analizza le dimensioni e la forma di ciascuna particella e infine calcola le rispettive curve di distribuzione in tempo reale.
Analizzatore delle dimensioni e della forma delle particelle CAMSIZER X2+ Dati tecnici
| rincipio di misurazione | Analisi di immagine digitale (ISO 13322-2) |
|---|---|
| Range di misura | 0.9 µm to 8 mm 0.9 µm to 8 mm (air pressure dispersion) 10 µm to 8 mm (gravity dispersion) 0.9 µm to 1 mm (wet dispersion) |
| Tipi di analisi | Misura a secco e ad umido |
| Tempo di misurazione | ~ 1 to 3 min (depends on desired measuring statistics, including analysis and data processing) |
| Numero di telecamere | 2 (Dual Camera Technology) |
| Volume di campione | 20 mg - 500 g (dipende dal tipo di campione e dalla modalità di misura) |
| Camera performance | > 420 image/s, each with > 5.0 MPixel |
| Ampiezza area di misura | ~ 350 mm² |
| Digital Resolution | 0.9 µm per pixel |
| Parametri di misura | particle size (smallest diameter, length, mean diameter, etc.) particle shape (aspect ratio width to length, symmetry, sphericity, convexity etc., acc. to ISO 9276-6) |
| Dimensioni (L x A x P) | 850 x 580 x 570 mm |
| Peso (Unità di misura) | ~ 50 kg |
| Unità operativa | Quad Core PC incl. Windows 11, monitor, keyboard and mouse, network card, PC interface cards for hardware communication, evaluation software |
Analizzatore delle dimensioni e della forma delle particelle CAMSIZER X2+ Scarica

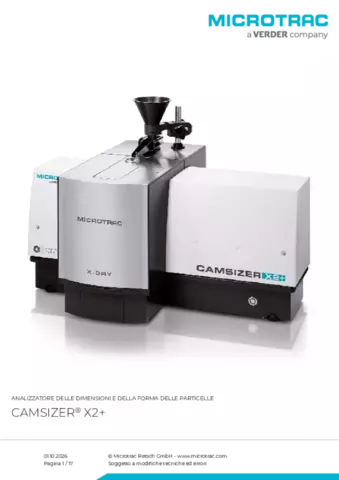

Scheda tecnica del prodotto CAMSIZER X2+
