Rövidebb mérési idő. Jobb optikai felbontás. Több képkocka másodpercenként.
A CAMSIZER X2+ nagyteljesítményű, rendkívül sokoldalú szemcseméret- és alakanalizátor, széles méréstartománnyal és flexibilis diszpergálási lehetőségekkel kombinált modern kameratechnológiával. Dinamikus képfeldolgozás (DIA: Dynamic Image Analysis, ISO 13322-2) elve alapján működve a CAMSIZER X2+ képes porok, granulátumok és szuszpenziók szemcséi mérete és alakja pontos meghatározására 1 μm - 8 mm méréstartományban.
A CAMSIZER X2+ szemcsék áramát hozza létre, melyet azután nagyfelbontású optikai rendszer pontosan és részlethűen megvizsgál. A rendkívül fényes, sztroboszkópikus LED fényforrás és a két nagyfelbontású digitális kamera több, mint 420 kép/s sebességgel készít róluk felvételeket és a nagyteljesítményű szoftver valós időben értékeli ki a fényképeket. Így tehát a CAMSIZER X2+ százezernyi vagy akár több milliónyi szemcséről készít fényképeket a legnagyobb pontossággal csupán 1 - 3 perc alatt.
A CAMSIZER X2+ sokféle információt szolgáltat a szemcsékről, melyek a minta anyagának részletes és megbízható jellemzését teszi lehetővé, mely szolgálhat kutatás-fejlesztési (K+F) ill. minőségellenőrzési (QC) rutinfeladatokban is.
Szemcseanalizátor CAMSIZER X2+
- szemcsék mérete és alakja analízise dinamikus képfeldolgozás (DIA: Dynamic Image Analysis, ISO 13322-2) módszerével 0,9 μm - 8 mm méréstartományban
- széles méreteloszlások pontos analízise
- szűk vagy multimodális méreteloszlások kitűnő felbontású analízise
- már kis mennyiségű túlméretes vagy alulméretes szemcsék detektálása
- szitálási és lézerfénydiffrakciós eredményekkel való teljes összehasonlíthatóság
- sokféle kiértékelési lehetőség (különböző méret- és alakparaméterek, szemcsekönyvtár, egyedi szemcseképek kiértékelése, stb.)
- kiváló reprodukálhatóság
- 1 – 3 perc mérési idő, nagy mintafeldolgozási kapacitás
- moduláris „X-Change“ rendszer száraz és nedves mintabevezetéshez
- rendkívül fényes LED fényforrás és nagyfelbontású kamerák a legjobb eredmények érdekében
- egyszerű működtetés, karbantartás nélküli használat
Been using this instrument for a while now for particle size analysis of our small molecule APIs. The performance, accuracy & reproducibility is excellent. The amazing part is its ability to work with very small sample size. Very happy with the instrument.
Siddharth Sha
API Holdings
The product is very easy to use; we get a lot more information from this system than we did from our previous analyzer. The staff diligently works with developing and meeting our internal needs and has been more than willing to provide the education and background necessary to get the biggest bang for our buck! We are very pleased with this instrument.
Barbara Bachman
3M Brownwood
Regularly used to characterise and monitor powder during recycling in LPBF. Ease of use and low sample quantity allows results on PSD and morphology to be seen in minutes for quality assurance.
Syed Islam
AMRC - University of Sheffield
Megbízható vélemények az alábbiak által
Szemcseanalizátor CAMSIZER X2+ Rendkívül széles méréstartomány az egyedülálló 2-kamera technológiának köszönhetően
A Microtrac cég egyedülálló 2-kamera technológiája mérföldkövet jelent a dinamikus képfeldolgozás fejlődésében. A két különböző nagyítású kamera egyidejű alkalmazása révén rendkívül széles méréstartomány válik elérhetővé - s mindez a hardver bármiféle beállítása vagy módosítása és a mérési helyesség feláldozása nélkül.
Mindkét kamera a saját méréstartományára van kialakítva. A ZOOM kamera a finom szemcséket analizálja a legnagyobb pontossággal, míg a BASIC kamera a nagyobb szemcsékről készít felvételeket nagy statisztikai bizonyossággal. Speciális algoritmus kombinálja a két kamera nyújtotta információkat és több, mint 3 dekád széles mérettartományban ad pontos méreteloszlást!
Ez a kialakítás megszünteti a csupán egy kamerát alkalmazó képfeldolgozó rendszer, pl. mikroszkóp lényeges hátrányát. Az ilyen készülékek ui. vagy nem képesek helyesen analizálni a finom szemcséket a széles méreteloszlásban a gyenge felbontás miatt vagy nem detektálják a nagy szemcséket a szűk látómező miatt.
Mérési elv
A mérés során két kamera működik: a BASIC kamera (vörös) a nagyobb, a ZOOM kamera (kék) a kisebb szemcsékről készít felvételeket. Ez optimális mérési körülményeket biztosít a méreteloszlás minden mérettartományában.
Szemcseanalizátor CAMSIZER X2+ Moduláris "X-Change" mintabevezetőrendszer
A helyes mintaelőkészítés és a szemcsék diszpergálása mielőtt azok áthaladnának a mérőtéren legalább olyan fontos lépés, mint maga az analízis kivitelezése. Különösen az összetapadni (aggregálódni) hajlamos finom poroknál döntő tényező az elegendő diszpergálás a mérési eredmények megbízhatósága szempontjából. Ezért a mintabevezetés többféle módja is segíti az agglomerátumok kívánt szétbontását az egyedi szemcsék roncsolása nélkül. A moduláris "X-Change" mintabevezetőrendszer tökéletesen megfelel ezen követelménynek.
Moduláris kialakítás a maximális flexibilitás érdekében
A CAMSIZER X2+ moduláris “X-Change” rendszere három különböző diszpergálási módszert kínál, lehetővé téve az optimális módszer megválasztását minden mintatípushoz: nedves mérésnél diszpergálás folyadékkal X-Flow modulban vagy száraz mérésnél diszpergálás nehézségi erővel X-Fall vagy sűrített levegővel X-Jet modulban. A modulok gyors és egyszerű cserélhetősége kényelmessé és biztonságossá teszi a CAMSIZER X2+ használatát.
Diszpergálás sűrített levegővel
Az X-Jet modul Venturi fúvókával diszpergálja a mintát, ez porok analízisére alkalmas. A szemcsék mérése maga azután a légáramban hajtódik végre. A diszpergáló nyomás 0 kPa - 460 kPa között állítható be. Így minden típusú mintához optimális mérési körülmény biztosítható.
Diszpergálás folyadékban
Az X-Flow modul folyadékban szuszpendált szemcsék mérését teszi lehetővé. A szuszpenzió zárt körben kering, a kamerák az üvegküvettán áthaladó szemcsékről készítenek felvételeket. Beépített ultrahangos besugárzás is segíti a minta diszpergálását.
Diszpergálás szabadeséssel
Az X-Fall modul érzékeny minták szemcséi széttöredezését minimalizáló szabadesésben történő mérésére szolgál. A minta visszanyerhető az analízis végeztével.
Sűrített levegős diszpergálás X-Jet modullal
Sok anyag hajlamos arra, hogy agglomerálódjék a felületi erők miatt. Az X-Jet modul hatékonyan diszpergálja a szemcséket a légáramban, miközben az áthalad a Venturi fúvókán. A diszpergáló nyomás a szemcséknek megfelelő mértékűre állítható be. Pl. törékeny granulátumok csökkentett nyomás mellett kíméletesen analizálhatók. A mérőtéren áthaladt mintát egy porszívó automatikusan eltávolítja az analizátorból.
Nedves mérés X-Flow modullal
A nedves mérésre szolgáló X-Flow modul 0,8 μm - 1 mm méretű szemcsék szuszpenziója mérésére képes. A minta zárt körben kering a diszpergálófürdőből az átfolyásos üvegküvettába, ahol a kamerák fényképeket készítenek a szemcsékről. Az X-Flow modul alapkiépítéséhez tartozik a hatékony diszpergálást biztosító ultrahangos besugárzó és nagyteljesítményő keringetőpumpa. Diszpergálófolyadék víz, alkohol és nem-poláris szerves oldószerek is lehetnek.
Gravitációs diszpergálás X-Fall modullal
X-Fall modullal szabadon szóródó, nem agglomerálódó minták analizálhatók. A mérés nem roncsolja a szemcséket, mivel azok érintkezés nélkül közvetlenül az adagolócsúszdából jutnak a mérőtérbe. Az X-Fall modul akár 8 mm méretű szemcsék mérésére is képes; túlméretes szemcsék előfordulása rendkívül érzékenyen detektálható. A sűrített levegős diszpergálással ellentétben az X-Fall modullal végzet mérés után a minta visszanyerhető.
Szemcseanalizátor CAMSIZER X2+ Csak a képfeldolgozás módszere képes a szemcsék alakját analizálni
Az ömlesztett anyag tulajdonságait, pl. sűrűségét, folyási képességét, kompaktálhatóságát, szállíthatóságát, felületi jellemzőit nagyban befolyásolja szemcséi alakja. Ezért a szemcsealak sok felhasználási területen fontos folyamat- és minőségjellemző.
Példák:
- csiszolóanyagok szögletessége
- tört granulátumok részaránya
- üveggyöngyök (túlméretes) agglomerátumai
- additív gyártáshoz használt műanyag- vagy fémporok domború simasága ("roundness"): közvetlen befolyással bír azok folyási képességére és illeszkedési sűrűségére ("packing density")
- tűszerű kristályok hossza és átmérője
- homokszemek domború simasága ("roundness"): építőanyagként, proppantként vagy geológiai vizsgálatokra való alkalmazhatósága kiértékelése
A szemcsék alakjának mennyiségi jellemzésére többféle alakparaméter is rendelkezésre áll. Ezek közé tartozik a szélesség/hosszúság ("aspect") arány, kerekség (terület/kerület arány), szimmetria, konvexitás és kompaktság. A domború simaság ("roundness") a szemcsék sarkai görbületeiből számítódik.
Szemcseanalizátor CAMSIZER X2+ Szitálási elemzéssel és lézerfénydiffrakcióval való összehasonlíthatóság
A „méret“ csak gömbszerű szemcsék esetén egyértelműen definiált: az átmérő minden irányban és irányból azonosnak adódik. Nem gömbszerű szemcsék mért méretei azonban erősen változhatnak a szemcsék elhelyezkedésétől és a mérés irányától függően. A hagyományos szitálási elemzés során a szemcséket különböző lyukmeretű szitákkal választják frakciókra.
Egy szemcse által még átjárható legkisebb lyukméretet vetülete legkisebb területe határozza meg. A szitálási elemzés tehát előnyben részesíti a szemcsék bizonyos beállítódását és így elsősorban a szemcsék szélességéről ("width") nyújt információt. A lézerfénydiffrakcióval végzett szemcseméretmérés (LD) pedig minden mért adatot gömbszerű szemcse átmérőjeként ("diameter of equivalent circle") értelmez. Csak a képfeldolgozás módszere (DIA) engedi meg több különböző méretparaméter értelmezését és egyidejű mérését. Ez teszi lehetővé mért adatainak a többi módszerrel kapott eredményekkel való összehasonlíthatóságát.
A DIA módszer különleges előnye a szemcsék szélességének ("width") és hosszának ("length") egymástól független mérhetősége és e két méretparaméter szerinti eloszlások megkülönböztetése. A szemcsék szélessége ("width") szerinti méreteloszlás (vörös görbe) hasonlít a legjobban a szitálási elemzés görbéjéhez.
Optimális kialakítás minden alkalmazáshoz Tartozékok és kiegészítők
Speciális alkalmazásokhoz a Microtrac cég többféle tölcsért és adagolócsúszdát is kínál. Diszpergáló fúvókák és küvetták is különböző méretekben szerezhetők be, hogy minden méréshez optimális körülményeket biztosítsanak. A CAMSIZER X2+ kalibrálása csak egy percet vesz igénybe, nagypontosságú kalibrálólemezzel végezhető el.
Tölcsérek és adagolócsúszdák
Még a megtapadni hajlamos porok esetén is optimális adagolás biztosítására különböző adagolócsúszdák szerezhetők be: rozsdamentes acél vagy kemény borítású alumínium anyagból.
A tölcsér kényelmesebbé teszi a minta beadagolását. A tölcsér magassága állítható, ami egyenletesebbé teszi a minta továbbítását. A tölcsér anyaga lehet alumínium vagy rozsdamentes acél és 0,6 l mintát képes befogadni.
Diszpergáló fúvókák
Különböző nyílásméretű fúvókák szerezhetők be az X-Jet modulhoz. Az alapkiépítésű 14 mm x 4 mm nyílásméret a mérendő minták többségéhez alkalmas. Nagyon nagy vagy nagyon kicsi szemcsékhez más méretű fúvóka előnyösebb lehet.
Kalibrálólemez
Elektron-litográfiai eljárással készített nagypontosságú kalibrálólemez felhasználásával a CAMSIZER X2 készülék másodpercek alatt bármikor újrakalibrálható. Az üveglemezre felvitt különböző méretű szemcséket szimuláló foltok megmérésével meghatározhatók a kamerák nagyítása mértékei. Ez biztosítja a modern mérőeszköz ellenőrzésével szemben támasztott követelmény teljesülését.
Védőburkolat (X-Jet, X-Fall)
A védőburkolat megakadályozza, hogy a mérés során szennyező por jusson a laboratórium levegőjébe. A védőburkolat inert gázzal is átöblíthető, ha a mintát nem szabad túl hosszan a környezeti levegőnek kitenni. A burkolat még a zajt is csökkenti több mint 5 dB-lel.
Küvetták (X-Flow)
Három kvarcüveg küvetta szerezhető be az X-Flow modulhoz. A küvetták szélessége 4 mm (standard), 2 mm vagy 1 mm.
Rés szabadeséshez (X-Fall)
Az X-Fall modul nyílásmérete alapkiépítésben 7 mm x 14 mm, nagyobb szemcsékhez 14 mm x 14 mm méretű is beszerezhető.
Szemcseanalizátor CAMSIZER X2+ Kibővített méréstartományok
Az egyedülálló két kamerás elvnek köszönhetően minden mérési tartomány elemezhető egyetlen mérés során, hardveres beállítás nélkül.
Mérési tartomány specifikációk kompakt részecskék átmérőjére 1):
- X-Jet (levegőnyomás-diszperzió)
Standard: 0,9 μm-ig 2,5 mm-ig 3,8 mm-ig 14 mm-ig
Alternatív: 0,9 μm-ig 6 mm-ig 9 mm-ig 14 mm-ig
Alternatív: 5 μm-ig 8 mm-ig 13,5 mm-ig 14 mm-ig - X-Fall (gravitációs diszperzió) 2)
Standard: 10 μm-ig 4 mm-ig 7 mm-ig 14 mm-ig
Alternatív: 10 μm-ig 8 mm-ig 14 mm-ig 14 mm-ig
1) A mérési tartományok mintavételtől függenek
2) Az X-Fall alsó határértéke a minta tulajdonságaitól (agglomerációtól) függ. Az agglomeráló részecskék esetében az X-Jet vagy az X-Flow modul ajánlott.
3) Az X-Flow felső mérési határa a mintaanyag sűrűségétől függ.
A szálak és a hosszúkás részecskék mérési tartományának specifikációja kérésre elérhető.
Minden látható az elejétől a végéig DIMENSIONS szoftver
Minden paraméter egy pillantásra: A dinamikus digitális képelemzés rengeteg információt szolgáltat az adott mintaanyagról. A nagy teljesítményű DIMENSIONS szoftver minden egyes részecskéről több tucat paramétert rögzít, és az eredményeket egy áttekinthető, szabványoknak megfelelő mérési jelentésben mutatja be, amely az egyéni igényekhez igazítható.
- Intuitív kezelhetőség
- A munkaterületek áttekinthető elrendezése
- Felhasználó által definiált jelentéssablonok
- A mérési eredmények összehasonlítása egy pillantással
- Újonnan tervezett "Particle Viewer" munkaterület
- Egységes mérési feltételek a SOP-k révén
- A termékspecifikációk automatikus tesztelése
- Különböző felhasználói szintek
- LIMS csatlakozás
- A 21 CFR 11. részével kompatibilis verzió elérhető
- Advanced 4th generation sieve correlation algorithm
Szemcseanalizátor CAMSIZER X2+ Tipikus alkalmazások
Az ömlesztett anyagok sok tulajdonsága, pl. folyóképesség, oldhatóság, szűrhetőség, reaktivitás, csiszolóképesség és íz nagyban függ szemcséi méretétől. Ezért a szemcseméretmeghatározás sok iparágban része a minőségellenőrzésnek.
fémpor
- érc- és fémporok
- cement
- vegyszerek
- aktívszén
- mosószerpor
- építőanyagok
vegyszerek
- gyógyszeripari porok / granulátumok / finom pelletek
- műszálak
- műanyag porok
- üveg / üveggyöngyök
- farostok
kávé
- élelmiszer
- só
- cukor
- csiszolóanyagok
- hőálló anyagok
- homok
... és még sok minden más!
Látogassa meg Alkalmazási adatbankunkat a szemcseanalízis legjobb megoldása érdekében!
Működési elv
A CAMSIZER X2 működése a digitális képfeldolgozás elvén alapul. A szabadalmaztatott elv viszonylag egyszerű: a minta szétoszlatott szemcséi két fényes, pulzáló LED fényforrás előtt haladnak el. A szemcsék árnyékairól fényképet készít két digitális kamera.
Az egyik kamera kis szemcsék nagy felbontású lefényképezésére, a másik nagy szemcsék jó statisztikával történő, azaz nagy látóterű detektálására van optimalizálva. Mindegyik kamerát optimális erősségű, pulzushosszúságú és látóterű LED fényforrás világítja meg. Felhasználóbarát szoftver mindegyik szemcse méretét és alakját analizálja, és valós időben kiszámítja a megfelelő eloszlási görbéket.
Szemcseméret- és alakanalizátor CAMSIZER X2+ Műszaki adatok
| Mérési elv | dinamikus képfeldolgozás (ISO 13322-2) |
|---|---|
| Méréstartomány | 0.9 µm to 8 mm 0.9 µm to 8 mm (air pressure dispersion) 10 µm to 8 mm (gravity dispersion) 0.9 µm to 1 mm (wet dispersion) |
| Analízis típusa | száraz és nedves mérés |
| Mérési idő | ~ 1 to 3 min (depends on desired measuring statistics, including analysis and data processing) |
| Kamerák száma | 2 (Dual Camera Technology) |
| Minta mennyisége | 20 mg - 500 g (a minta típusától és a mérés módjától függően) |
| Camera performance | > 420 image/s, each with > 5.0 MPixel |
| Mérési terület szélessége | ~ 350 mm² |
| Digital Resolution | 0.9 µm per pixel |
| Mérési paraméterek | particle size (smallest diameter, length, mean diameter, etc.) particle shape (aspect ratio width to length, symmetry, sphericity, convexity etc., acc. to ISO 9276-6) |
| Méretek (szél x mag x mély) | 850 x 580 x 570 mm |
| Súly (mérőegység) | ~ 50 kg |
| Kiértékelő egység | Quad Core PC incl. Windows 11, monitor, keyboard and mouse, network card, PC interface cards for hardware communication, evaluation software |
Szemcseméret- és alakanalizátor CAMSIZER X2+ Letöltések

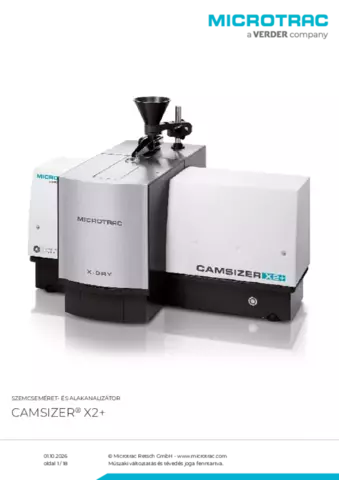

Termék adatlap CAMSIZER X2+
