A Microtrac cég NANOTRAC Wave II / Zeta készüléke dinamikus fényszórás (DLS: Dynamic Light Scattering) mérési elvén alapuló, rendkívül sokoldalú nanoszemcse-analizátor, mely képes meghatározni a szemcsék méretét, koncentrációját és molekulasúlyát is. Gyorsabb méréseket tesz lehetővé megbízható technológiával, nagyobb pontossággal és megnövelt helyességgel. Mindezt kompakt kiépítésű és forradalmian új, rögzített optikával ellátott mérőfejes DLS analizátor hajtja végre.
Az egyedülálló kialakítású és flexibilis mérőfej és a lézererősítésű detektálás alkalmazásával a NANOTRAC Wave II / Q / Zeta használója mérőcellának választhat bármely, az alkalmazás egyéb követelményeinek megfelelő mintaedényt. Széles koncentrációtartományban mérhetők a mono- vagy multi-modális minták - a szemcsék méreteloszlására vonatkozó bármely előzetes információ nélkül is. Ezt a frekvencia teljesítményspektrum (FPS: Frequency Power Spectrum) módszer használata teszi lehetővé a hagyományos foton-korrelációs spektroszkópia (PCS: Photon Correlation Spectroscopy (PCS) helyett.
NANOTRAC WAVE nanoszemcseméret-analizátorok
- 180° visszaszórású DLS optika
- stabilan rögzített optika – nincs szükség beállításra
- térerősség iránya gyors megfordulásai megakadályozzák az elektro-ozmózist
- mozgékonyság robusztus számítása a frekvencia teljesítményspektrumok arányából
- zéta-potenciál mérések nagy koncentrációkban is
- minta koncentrációja és molekulasúlya meghatározása
- univerzális oldószer kompatibilitás
- frekvencia teljesítményspektrum számítása PCS módszere helyett
- lézererősítésű detektálás – nagy jel-zaj arány
Nanoszemcseméret-analizátor NANOTRAC WAVE II / ZETA kolloidális rendszerek helyes mérése
Az összes NANOTRAC WAVE típusú analizátor ugyanazt a forradalmian új mérőfejet alkalmazza a DLS méréseknél. A lézererősített detektálás módszere reprodukálható és stabil szemcseméret-mérést biztosít mindenfajta anyag vizsgálatához.
A NANOTRAC WAVE típusú analizátorok a szemcsék koncentrációját is képesek kiszámítani a frekvencia teljesítményspektrumból meghatározott "Loading index" segítségével. A számított eloszlás (térfogatra vagy darabszámra vonatkoztatott) típusától függően a koncentráció cm3/ml vagy N/ml mértékegységben jelenik meg. A szemcsék molekulasúlya is kiszámítható hidrodinamikai sugár vagy Debye plot segítségével.
A NANOTRAC WAVE II szemcseanalizátorhoz több különböző méretű, többször felhasználható mérőcella tartozik. Sokféle anyaghoz használható standard és mikrotérfogatú, teflon mérőcella. Nehezen kitisztítható mintákhoz viszont standard és nagy térfogatú, rozsdamentes acél mérőcella áll rendelkezésre.
A NANOTRAC WAVE II Zeta szemcseanalizátor elektródával ellátott, speciális többször felhasználható mérőcellával van felszerelve zéta-potenciál méréshez. A Wave II analizátor mérőcellái használhatók a Zeta típusnál is.
Nanoszemcseméret-analizátor NANOTRAC WAVE II / ZETA ideális nanoszemcsék és zéta-potenciál méréséhez
A NANOTRAC WAVE II szemcseanalizátorral végzett zéta-potenciál mérés ugyanannak a frekvencia teljesítményspektrum számítási módszernek az előnyét használja ki, melyet a nanoszemcsék méreteloszlása meghatározására is alkalmaz. Ugyanaz a stabilan rögzített optika, mely nem igényel semmiféle beállítást. A visszaszórt és a lézererősített jelek detektálása a szemcseméret mérésével azonos módon történik, az alkalmazott elektromos térerősség iránya gyors váltakozása megakadályozza az elektro-ozmózis fellépését. Az optikai mérőfej burkolata biztosítja az elektromos érintkezést a mintával. A beépített két mérőfej közül az egyik a szemcsék körüli nyírási ("slipping") felületnél mérhető töltés polaritása, míg a másik a szemcsék elektromos térben való mozgékonysága meghatározására szolgál. A polaritás mérése pulzált DC, míg a mozgékonyságé nagyfrekvenciájú színuszhullámú (AC) elektromos térrel való gerjesztéssel történik. A zéta-mérőcella két ellentétes oldalán egy-egy mérőfej található a polaritás és a mozgékonyság méréséhez.
A lineáris skálájú frekvencia teljesítményspektrumból (PSD) kiszámítható a szemcsék koncentrációjával arányos "Loading Index" (LI) értéke. Ez a szám az összes szórt fény mértékét adja meg, s ebből meghatározható a szemcsék mikron/s/V/cm mértékegységben mért mozgékonysága és töltésük + / -, pozitív vagy negatív értékű polaritása.
A mozgékonyság és a zéta-potenciál mérése gerjesztés nélkül (off) mért dinamikus fényszórás (PSD(off)) méréséből származó LI(off) érték meghatározásával kezdődik. Ezután következik a nagyfrekvenciás színuszhullámú gerjesztés melletti PSD(on) mérése, majd számítják a két PSD érték különbsége és az LI(off) érték arányát. A polaritás meghatározása pulzált DC gerjesztéssel ill. az anélkül mért LI érték meghatározásával történik. Ha a gerjesztéssel és az anélkül kapott két LI érték aránya kisebb egynél, akkor a polaritás pozitív (csökkenő koncentráció), ha nagyobb egynél, akkor negatív (növekvő koncentráció) a mérőfej pozitív töltésű felületéhez képest.
mozgékonyság = C x ([PSD(on) – PSD(off)] / LI(off))
zéta-potenciál ∝ mozgékonyság
Intuitive Use With Just a Few Clicks DIMENSIONS LS for NANOTRAC Series
The DIMENSIONS LS software comprises five clearly structured Workspaces for easy method development and operation of the NANOTRAC instrument. Results display and evaluation of multiple analyses are possible in the corresponding workspaces, even during ongoing measurements.
- Simple method development
- Clearly structured result presentation
- Various evaluation options
- Intuitive workflow
- Extensive data export
- Multi-user capability
Nanoszemcseméret-analizátor NANOTRAC WAVE II / ZETA Tipikus alkalmazások
A sokoldalúság a dinamikus lézerfényszórás (DLS) nagy erőssége. Ez teszi alkalmassá a módszert kutatási és ipari alkalmazásokban egyaránt, pl. gyógyszerek, kolloidok, mikroemulziók, polimerek, ipari ásványok, tinták és sok más egyéb vizsgálatában.
gyógyszerek
- gyógyszerek
- tinták
- élettudományok
- kerámia
- italok & élelmiszer
emulziók
- kolloidok
- polimer műanyagok
- mikroemulziók
- kozmetikumok
- vegyszerek
acél
- környezetvédelem
- ragasztók
- fémek
- ipari ásványok
... és még sok minden más!
Látogassa meg Alkalmazási adatbankunkat a szemcseanalízis legjobb megoldása érdekében!
Nanoszemcseméret-analizátor NANOTRAC WAVE II Műszaki adatok
| Módszer | visszaszórt irányú, lézererősített detektálás |
|---|---|
| Számítási módszer | FFT teljesítményspektrum |
| Mérési szög | 180° |
| Méréstartomány | 0,3 nm - 10 µm |
| Mintacella | Többféle mintacella |
| Zéta-potenciálmérés | yes |
| Zéta-potenciálmérés | yes |
| Zéta méréstartomány (potenciál) | -200 mV - +200 mV |
| Zéta méréstartomány (méret) | 10 nm - 20 µm |
| Elektroforetikus mozgékonyságmérés | 0 - 15 (µm/s) / (V/cm) |
| Vezetőképességmérés | yes |
| Vezetőképesség méréstartomány | 0 - 10 mS / cm |
| Molekulasúlymérés | yes |
| Molekulasúly méréstartomány | 300 Da -> 20 x 10^6 Da |
| Temperature range | +4°C - +90°C |
| Hőmérséklet helyessége | ± 0,1°C |
| Hőmérsékletszabályozás | yes |
| Hőmérséklettartomány | +4°C - +90°C |
| Titrálás | yes |
| Reprodukálhatóság (méret) | = 1% |
| Reprodukálhatóság (zéta) | + / - 3% |
| Mintatérfogat (méret) | 50 µl - 3 ml |
| Mintatérfogat (zéta) | 150 µl - 2 ml |
| Koncentrációmérés | yes |
| Mintakoncentráció | 40 %-ig (mintától függően) |
| Oldószer | víz, poláros és apoláros szerves oldószerek, sav és bázis |
| Lézer | 780 nm, 3 mW; 2 diódalézer zéta üzemmód |
| Páratartalom | 90 %, nincs páralecsapódás |
| Méretek (szél x mag x mély) | 355 x 381 x 330 mm |
Nanoszemcseméret-analizátor NANOTRAC WAVE II Letöltések

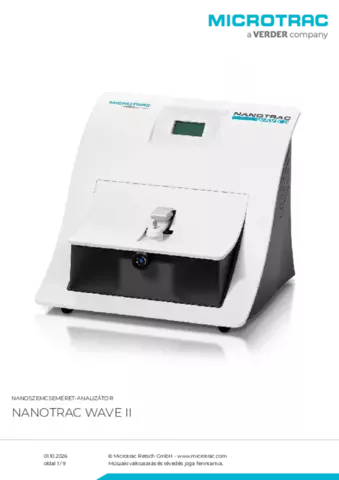

Termék adatlap Nanotrac Wave II
