Quadrupole Mass Spectrometer: BELMASS

Hmotnostný spektrometer na kvalitatívnu a kvantitatívnu analýzu plynov.

Hmotnostná spektrometria (MS) je analytická technika na stanovenie molekulárnych zložiek čistých alebo zmiešaných plynov, pár, kvapalín a dokonca aj pevných látok. Bombardovaním vzorky elektrónovým lúčom sa generujú ióny, ktoré sa separujú podľa pomeru hmotnosti a náboja. Výsledné hmotnostné spektrum je grafom intenzity ako funkcie pomeru hmotnosti a náboja.

BELMASS II je kvadrupólový hmotnostný spektrometer (QMS), jedinečný hmotnostný analyzátor používaný v hmotnostnej spektrometrii. Ako kvadrupól sa skladá zo štyroch valcových tyčí usporiadaných paralelne vedľa seba. Pôsobením oscilujúceho elektrického poľa na tyče sa ióny separujú na základe stability ich trajektórií v závislosti od pomeru ich hmotnosti a náboja (m/z). Elektrónový násobič detekuje vychýlené ióny. BELMASS II možno kombinovať s rôznymi prístrojmi. Najmä v kombinácii s prístrojom BELCAT II môže poskytnúť dôležité informácie o druhoch desorbovaných plynov zo zmesí plynov a pár a o ich krivkách prielomu.

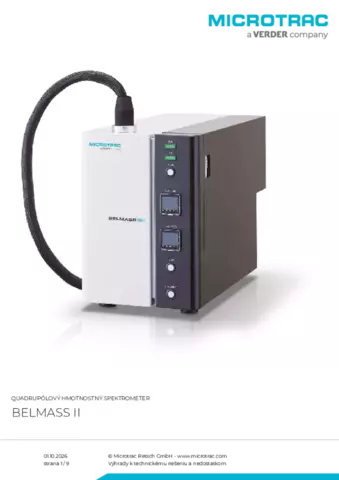

Stolný kvadrupólový hmotnostný spektrometer
Vyhrievaná hadica umožňuje analýzu pár
Prístroj so zabudovaným hmotnostným spektrometrom a vákuovou pumpou

Prehľad

Hmotnostný detektor sa považuje za najúčinnejší detektor na kvalitatívnu analýzu. Je však ťažké získať dobrý kvantitatívny výsledok, pretože analyzuje len malé množstvo plynu.

Výberom najvhodnejších materiálov a komponentov spoločnosť Microtrac úspešne vyvinula hmotnostný spektrometer BELMASS II s vysokou kvantitatívnou kapacitou. Pomocou vyhrievanej hadice a suchého membránového čerpadla možno analyzovať dokonca aj plynný amoniak.

1. Snifferová sonda

3. Hmotnostný analyzátor

5. Membránové čerpadlo

2. Tepelná hadica

4. Turbo molekulárne čerpadlo

6. Vákuový manometer

Quadrupólový hmotnostný spektrometer BELMASS II Softvér na meranie

Pomocou softvéru BELCAT II sa priebežne meria aktuálna sila jednotlivých zložiek, pričom začiatok a koniec merania možno nastaviť v určitom časovom rozsahu prostredníctvom časovača. Pre vertikálnu os je k dispozícii lineárne, logaritmické a automatické škálovanie. Externé údaje, ako napríklad teplota, sa môžu importovať prostredníctvom vstupu analógového signálu, ktorý poskytuje ešte viac podrobností. Na komplexné vyhodnotenie katalytickej reakcie možno hmotnostný spektrometer BELMASS II pripojiť k Analyzátor katalyzátorov série BELCAT.

Vybraný iónový monitor

Je možné vybrať až 16 hmotnostných čísel a monitorovať iónový prúd v časovom slede
Tento režim je užitočný, keď sú známe typy reakčných plynov.

Monitorovanie hmotnostného píku

Monitor hmotnostného píku nepretržite skenuje nastavený rozsah hmotnostných čísel a zobrazuje spektrá.
Tento režim je užitočný, keď nie sú známe typy reakčných plynov.

Kontrola stavu

Samodiagnostická funkcia
Jednoduchá údržba

Quadrupólový hmotnostný spektrometer BELMASS II Analytický softvér

Získané hmotnostné spektrum možno analyzovať pomocou softvéru ChemMaster II spoločnosti Microtrac. Kľúčové funkcie tohto užívateľsky prívetivého softvéru sú:

spektrum možno spracovať a vypočítať jeho plochu
užitočné funkcie, ako napríklad "korekcia základnej línie", "filter šumu hrotov" atď. umožňujú presný výpočet chemisorpčného množstva
"Distribution Fitting", sofistikovaná funkcia dekonvolucie píkov, dokáže rozdeliť namerané spektrum na viacero píkov, takže možno určiť počet aktívnych miest prítomných na povrchu katalyzátora
spektrum impulzného merania sa môže tiež analyzovať

Množstvo chemisorpcie, rýchlosť disperzie kovu a ďalšie vlastnosti sa môžu vypočítať automaticky.

Výpočet plochy

Prispôsobenie distribúcie

Dekonvolucia vrcholov

Quadrupólový hmotnostný spektrometer BELMASS II Príklady merania

Kombinácia hmotnostného spektrometra BELMASS II so sériou BELCAT umožňuje podrobnejšie vyhodnotiť katalytickú reakciu (TPReaction). BELMASS ll môže zaznamenávať teplotu vzorky a je vhodný na termickú analýzu.

BELMASS II a BELCAT II spolu

MERANIE TPR NA CuO

Spotrebu vodíka a produkciu vody možno pozorovať súčasne.

Tepelný rozklad oxalátu vápenatého

Zahrievaním vzorky možno zistiť m/z=18,28,4

Quadrupólový hmotnostný spektrometer BELMASS II Typické aplikácie

chemikálie

batériový materiál

keramika

Ak chcete nájsť najlepšie riešenie pre vaše potreby charakterizácie častíc, navštívte našu aplikačné databázu

Aplikačná databáza

Quadrupólový hmotnostný spektrometer BELMASS II Technické údaje

Maximálny rozsah	m/z = 1 ～ 200
Materiál vlákna	Irídium potiahnuté ytriom
Detektor	Faradayov pohár / SEM
Výsledok	M/∆M≥2M
Sekcia ašpirácie	Kapilárne trubice Štandardná špecifikácia je vyrobená z SUS Voliteľná špecifikácia je vyrobená z PEEK
Rozmery kapilárnej trubice	Vonkajší priemer = 1/16 palca; vnútorný priemer = 0,1 mm; dĺžka = 1,5 m
Dĺžka horúcej hadice	1 m
Maximálna teplota ohrevu horúcej hadice	200°C (SUS) 120°C (PEEK)
Spôsob privádzania plynu	Diferenciálny výfuk
Množstvo privádzaného plynu	0,6 cm³ / min (pri 1 atm)
Vstupný tlak plynu	Atmosférický tlak
Skrutkovanie výfukového otvoru	1/4 palca, jednodotykový spoj
Komunikačné rozhranie	RS-232C (priamy)
Rozmery (Š x V x H)	280 × 400 × 600 mm (bez kapilárnej trubice)
Vstup analógového signálu	DC0 až 10V (10 bitov, 1 kanál)
Váha	36 kg
Napájanie: Menovité napätie	Jednofázovýé: 100 – 120 V (indikácia 115 V) AC: 200 – 240 V (indikácia 230 V)
Napájanie: Frekvencia výkonu	50 / 60 Hz
Napájanie: Spotreba energie	600 VA
Napájanie: Trieda ochrany pred úrazom elektrickým prúdom	Trieda I.
Norma	CE, UKCA
Vybraný monitor iónov	Max. 16 kanálov
Inštalačné prostredie: Teplota	10°C až 35°C
Inštalačné prostredie: Vlhkosť	20 % relatívnej vlhkosti až 80 % relatívnej vlhkosti (bez kondenzácie)
Inštalačné prostredie: Nadmorská výška	2000 m alebo menej
Inštalačné prostredie: Kategória inštalácie	Kategória II
Inštalačné prostredie: Stupeň znečistenia	2 (na vnútorné použitie)
