MAXIMÁLNÍ VÝKON DÍKY DESIGNU
Napříč odvětvími, jako jsou farmaceutický průmysl, potravinářství, nátěry, osobní péče a pokročilá výroba, je pochopení vlastností částic nezbytné pro zajištění vhodnosti v reálném světě. Materiály se mohou velmi lišit – velké nebo malé, sférické nebo nepravidelné, rozptýlené nebo aglomerované – a stejně tak požadavky a metody měření.
Platforma MICROTRAC SYNC je navržena s ohledem na tuto rozmanitost. Přizpůsobuje se různým aplikacím, pracovním postupům a potřebám uživatelů – poskytuje přesnou charakterizaci částic bez kompromisů.
- Laserová difrakce s patentovanou technologií Tri-Laser Širokoúhlá detekce (0–165°) pro data s vysokým rozlišením
- Kombinovaná platforma pro difrakce a analýzu obrazu Plynulé měření za mokra i za suchaKompaktní, prostorově úsporný design
Jeden přístroj. Tři úrovně výkonu. Najděte analyzátor SYNC, který se hodí pro Vaši laboratoř
Jednoduchá, flexibilní a nákladově efektivní analýza velikosti částic
Velikost a tvar částic na jednom optickém přístroji s automatizací
Špičkový výkon s přesností v řádu submikronů

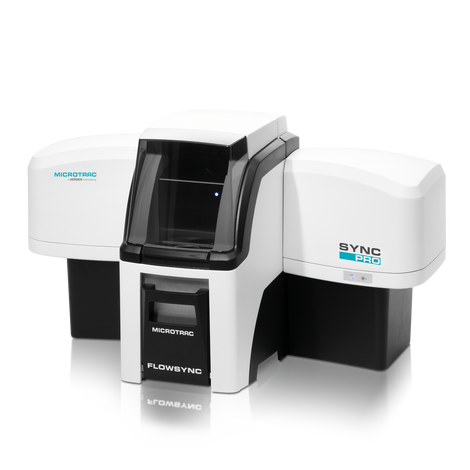

Analyzátor velikosti a tvaru částic Řada SYNC Špičková technologie
Odborné znalosti společnosti MICROTRAC v oblasti laserové difrakce a dynamického zobrazování poskytují pevný základ pro vývoj pokročilých, špičkových řešení pro charakterizaci částic.
- Laserová difrakce s Fraunhoferovou a Mieovou teorií, v souladu s ISO 13320:2020 a ISO 13322-2
- Rozsah měření: 0,01 - 4000 μm Patentovaný Tri-Laserový systém s detekcí až 165°
- Vícevlnové lasery (760 nm červené, 405 nm modré) pro citlivost na submikron Kompenzace pro sférické a nepravidelné průhledné částicePřesné rozlišení úzkých a multimodálních distribucíDetekce stop předimenzovaných a podimenzovaných částicSynchronní měření + BLEND analýza velikosti a více než 30 tvarových parametrů za ~ 30 sekundRychlé změny modulu> (mokré/suché, manuální) za Fli>, v souladu s FDA/21>
Analyzátor velikosti a tvaru částic Řada SYNC Modely & Příslušenství
FLOWSYNC & FLOWSYNC MINI . Disperzní jednotka pro mokré měření vzorků
Automatické plnění, odvzdušňování, předcirkulace a cirkulace u modelů FLOWSYNC znamená, že každý vzorek je zpracováván s důsledností, která zlepšuje opakovatelnost distribuce velikosti částic a zobrazovacích dat. Model FLOWSYNC má objem 200 ml a model FLOWSYNC MINI má objem 40 ml.
Konzistence: Pouze přístroj FLOWSYNC má vestavěnou ultrazvukovou sondu s proměnlivým výkonem. Ta rozptyluje aglomerované materiály a zajišťuje konzistentní disperzi vzorku během měření.
Všestrannost: Uživatelé mohou naprogramovat, uložit a vyvolat neomezený počet rutin SOP pro příkazy plnění, dispergace, měření, oplachování a spouštění.
Připojitelnost: Integrované plnicí čerpadlo umožňuje uživateli připojit jakýkoli zdroj vody nebo rozpouštědla. Recirkulátor automaticky plní, odvzdušňuje a ředí.
Automatická disperze: Dynamika kapaliny v systému FLOWSYNC / FLOWSYNC MINI je vybavena vestavěnou turbulencí, která zajišťuje, že se všechny částice v systému neustále pohybují, čímž odpadá potřeba externího míchadla.
Odolnost: FLOWSYNC / FLOWSYNC MINI lze provozovat s širokou škálou nosných kapalin. Kromě vody a alkoholu sem patří i organická rozpouštědla, jako je hexan nebo toluen.
Samočištění: Funkce mytí zajišťuje důkladné vyčištění stěn nádoby na vzorek během cyklu oplachování. Tím se eliminuje křížová kontaminace z jednoho vzorku na druhý.
FLOWSYNC GO Jednoduchá manipulace se vzorky
FLOWSYNC GO je manuální mokrá disperzní jednotka navržená pro jednoduché a konzistentní měření velikosti částic. Kombinuje uživatelsky řízenou manipulaci se vzorkem se softwarově řízeným provozem pro spolehlivé a opakovatelné výsledky.
Klíčové výhody
- Ruční plnění se softwarově řízeným průtokem, rychlostí a odtokem
- Konzistentní cirkulace pro lepší opakovatelnost měření
- Nastavitelné nastavení SOP pro optimalizované podmínky měření
- Kompatibilní s dynamickou analýzou obrazu a technologií BLEND
- Plynulá integrace se všemi platformami SYNC
- Vestavěná turbulence pro efektivní disperzi bez míchání
- Podporuje širokou škálu rozpouštědel, včetně organických
- Flexibilní rozsah objemu při 150 - 300 ml
Malý objemový článek pro použití s FLOWSYNC Analyzujte vzácné nebo omezené vzorky s jistotou
Malá objemová cela (SVC) umožňuje přesnou analýzu částic, když je objem vzorku omezený, cenný nebo nebezpečný. Je ideální pro aplikace, kde je minimalizace použití materiálu kritická, aniž by byla ohrožena kvalita měření.
Klíčové výhody
- Minimální objem vzorku až 8 ml
- Bezpečná manipulace s toxickými nebo vysoce hodnotnými materiály
- Integrované míchání pro stabilní a přesný rozsah disperze 0,01 - 500 μm (závislý na hustotě)
- Chemicky odolná konstrukce (nerezová ocel, křemen, teflon)
- Snadná integrace se systémy FLOWSYNC
- SmartCell ID pro automatické rozpoznání a nastavení

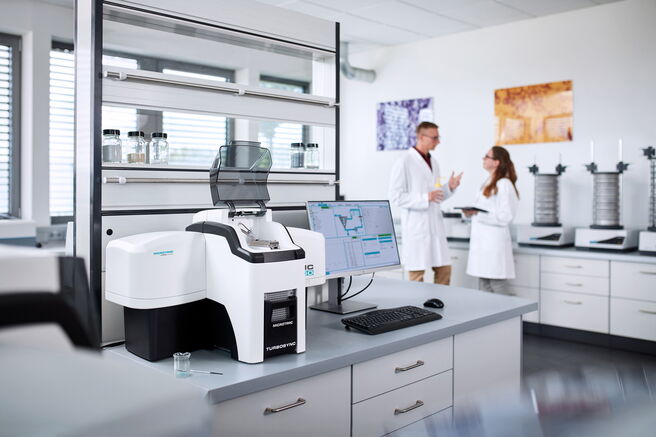

TURBOSYNC DISPERZNÍ MODUL PRO SUCHÉ MĚŘENÍ
Modul TURBOSYNC zajišťuje spolehlivou suchou disperzi pro konzistentní a opakovatelnou analýzu velikosti částic. Vzorky prášku jsou zaváděny pomocí pohyblivé misky, což umožňuje řízená a reprodukovatelná měření napříč širokou škálou materiálů.
Klíčové výhody
- Řízená disperze s nastavitelným tlakem vzduchu až do 345 kPa
- Optimalizováno pro všechny materiály, od aglomerovaných po křehké prášky
- Zpracovává velmi malé vzorky až do 0,1 cm3
- Podporuje větší objemy pomocí odnímatelných a kombinovatelných misek
- Automatizovaná měření pomocí softwaru FLEX
- Rychlé doby analýzy typicky 10 - 40 sekund Vysoká opakovatelnost napříč vzorky a přístroji
Autosampler Laboratorní automatizace pro analýzu částic
Automatický vzorkovač MICROTRAC automatizuje analýzu velikosti částic díky hladké integraci s analyzátory SYNC a automatizovanými systémy FLOWSYNC. Umožňuje vysoce výkonná a konzistentní měření s minimálními zásahy uživatele.
Hlavní výhody
- Automatizovaná manipulace se vzorky až pro 64 lahviček na jeden cyklus
- Plná kontrola standardních operačních postupů (SOP) prostřednictvím softwaru Dimensions LS
- Flexibilní nastavení metod (průtok, doba běhu, index lomu, proplachovací cykly)
- Identifikace pomocí čárových kódů pro spolehlivé sledování vzorků
- Kompletní přenos vzorků s integrovaným proplachováním lahviček
- Bezpečný provoz díky programovatelnému robotickému ramenu s nouzovým zastavením
- Plně bezobslužný provoz po spuštění sekvence
- Vysoká reprodukovatelnost díky konzistentnímu podávání vzorků
Konektivita & modularita Přepínání mezi suchým a mokrým modulem
Žádný jiný analyzátor částic neumožňuje rychlejší přechod z mokrého režimu na suchý a naopak.
Moduly lze z analyzátoru vyjmout jediným pohybem a stejně snadno je znovu nainstalovat. Všechny potřebné kabely a hadice jsou trvale připojeny k zadní části analyzátoru. To znamená, že během samotného přechodu není třeba provádět žádné úpravy na měřicím přístroji ani na modulech.
Odstranění měřicích článků nebo zdlouhavé zapojování a odpojování mechanických a elektrických spojů již není nutné. Díky tomu je celý proces skutečně typu „plug-and-play“
Analyzátor velikosti a tvaru částic Řada SYNC PATENTOVANÝ TRI-LASEROVÝ SYSTÉM
Laserová difrakce (LD) je zavedený standard pro analýzu velikosti částic ve výzkumu a kontrole kvality. Rozptýlený vzorek je osvětlen laserem a distribuce velikosti částic se vypočítá z výsledného rozptylu.
Systémy MICROTRAC měří rozptýlené světlo v širokém úhlovém rozsahu (0–165°) pomocí duálních detektorů a tri-laserové sestavy s červeným a volitelným modrým laserem. Menší částice se rozptylují ve větších úhlech, větší v menších úhlech, s intenzitou zachycenou nepřetržitě. Pomocí modifikované Mie teorie systém poskytuje přesné výsledky pro sférické a nekulové částice, stejně jako transparentní a absorbující materiály.

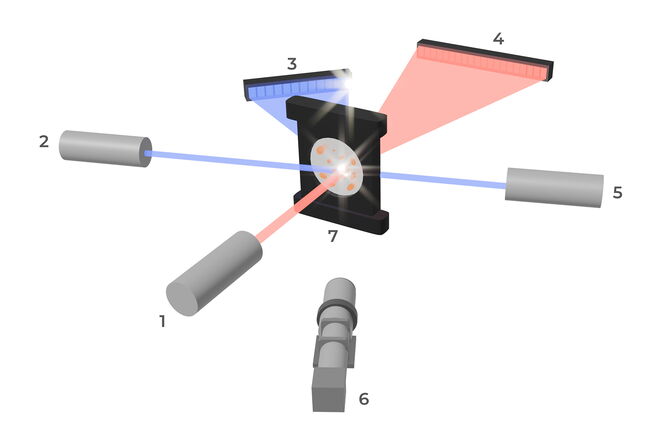

1. Laser #1 (červená) 2. Laser #2 (červená nebo modrá) 3. Detektor vysokého úhlu 4. Přední detektor Laser #3 (červená nebo modrá) 6. Kamera s vysokým rozlišením 7. Vzorková buňka
Nové příležitosti Integrovaná dynamická analýza obrazu
Charakterizace částic se již neomezuje pouze na jejich velikost. Dynamická obrazová analýza (DIA) poskytuje podrobný vhled do tvaru a morfologie částic a odhaluje rozdíly, které se nemusí projevit ve výsledcích laserové difrakce, ale mohou mít významný vliv na výkon.
Částice v proudícím toku jsou osvětlovány stroboskopickým světlem a snímány vysokorychlostní kamerou, čímž vzniká souvislý soubor obrazových dat. Pro každou částici se vypočítává více než 30 parametrů velikosti a tvaru, přičemž výkonné softwarové nástroje umožňují filtrování, vizualizaci a vyhodnocení konkrétních populací částic, například ve formě bodových grafů.
1. Laser #1 (červená) 2. Laser #2 (červená nebo modrá) 3. Detektor vysokého úhlu 4. Přední detektor Laser #3 (červená nebo modrá) 6. Kamera s vysokým rozlišením 7. Vzorková buňka
To nejlepší z obou světů Kombinace laserové difrakce s dynamickou analýzou obrazu
Platforma MICROTRAC SYNC kombinuje laserovou difrakci a dynamickou analýzu obrazu v jediném měření, což umožňuje současný přehled o velikosti i tvaru částic. Její technologie Tri-Laser zajišťuje přesné a opakovatelné výsledky, zatímco integrované snímkování poskytuje další informace o morfologii a kvalitě disperze jak při měřeních za mokra, tak za sucha.
Jak částice procházejí měřicí celou, jsou analyzovány lasery a současně snímány. To umožňuje vyhodnocení jak celkového rozložení velikosti částic, tak jednotlivých částic na základě rozsáhlého souboru obrazových dat. Díky patentované funkci BLEND mohou uživatelé analyzovat nebo kombinovat oba soubory dat, což podporuje spolehlivou kontrolu kvality a pokročilou charakterizaci materiálů.
Intuitivní použití pomocí několika kliknutí DIMENSIONS LS pro SYNC
Software DIMENSIONS LS se skládá ze šesti přehledných pracovních ploch pro vývoj metody, obsluhu přístroje SYNC, prezentaci výsledků a vyhodnocení několika analýz. Pracovní plochy pro vyhodnocení výsledků zůstávají přístupné i během analýzy.
- Jednoduchý vývoj metody
- Jasně strukturovaná prezentace výsledků
- Různé možnosti vyhodnocování
- Intuitivní pracovní postup
- Jednoduchý export dat
- Možnost více uživatelů
Analyzátor velikosti a tvaru částic Řada SYNC Optimální řešení pro každé odvětví
Laserová difrakce je univerzální metoda široce využívaná ve výzkumu i v průmyslu. Analyzátory částic MICROTRAC jsou navrženy tak, aby se vyznačovaly intuitivním ovládáním, spolehlivým výkonem a minimálními nároky na údržbu, díky čemuž jsou ideální pro nepřetržitý provoz 24 hodin denně, 7 dní v týdnu.
Důvodem jejich širokého využití je vysoká propustnost vzorků a široký rozsah měření, od nanometrů až po milimetry. Mezi omezení však patří snížené rozlišení u velkých částic, omezená citlivost na nadměrně velké frakce a nemožnost přímé analýzy tvaru. Kombinací laserové difrakce s analýzou obrazu analyzátor částic SYNC tyto nedostatky překonává a poskytuje úplnější data a celkově vyšší přesnost měření.
pigmenty
- barvy / pigmenty
- keramika
- chemikálie
- průmyslové minerály
- kovové prášky
- stavební materiály
- kosmetika
kapsle
- farmaceutický průmysl
- sklo / skleněné korálky
- potahovací vrstvy
- potrava
- 3D tisk
- potraviny
kovový prášek
- emulze
- polymery
- bateriový materiál
... a mnoho dalších!
Chcete-li najít nejlepší řešení pro vaše potřeby charakterizace částic, navštivte naši aplikační databázi
Důvěryhodné recenze poskytované
Analyzátor velikosti a tvaru částic SYNC Technické údaje
| Rozsah měření | SYNC GO: 0,1 - 2000 μm SYNC PLUS: 0,02 - 4000 μm SYNC PRO: 0,01 - 4000 μm |
|---|---|
| Princip měření | Laserová difrakce & Dynamická analýza obrazu |
| Přesnost* | Kulové skleněné kuličky D50 = 642 mikronů, přesnost CV = 0,7% Kulové skleněné kuličky D50 = 57 mikronů, přesnost CV = 1,0% Kulové latexové kuličky D50 = 0,4 mikronů, přesnost CV = 0,6% |
| Laserová třída | Červená 780 nm, modrá 405 nm Laserový produkt třídy 1 na CFR 1040,10 a IEC60825-1 |
| Výkon laseru | Červený laser 0,35 až 2 mW nominální Modrý laser 4-8 mW nominální |
| Detekční systém | Dva pevné fotoelektrické detektory s logaritmicky rozmístěnými segmenty jsou umístěny ve správných úhlech pro optimální detekci rozptýleného světla od 0 do 165 stupňů pomocí 151 segmentů detektoru. |
| Data | Distribuce objemu, počtu a oblastí, jakož i percentil a další souhrnná data |
| Formát dat | Uloženo ve formátu ODBC v zašifrovaných databázích Microsoft Access, aby byla zajištěna kompatibilita s externími statistickými softwarovými aplikacemi. |
| Integrita dat | Integrita dat může být zajištěna pomocí bezpečnostních prvků kompatibilních s FDA 21 CFR část 11, včetně ochrany heslem, elektronických podpisů a osobních oprávnění |
| Typ analýzy | suchá a mokrá analýza |
| Doba měření | ~ 10 až 30 sekund |
| Požadavky na napájení | Vstup střídavého proudu: 90 - 264 VAC, 47 - 63 Hz, jednofázový |
| Spotřeba energie | Nominální 25 W, max. 50 W, v závislosti na nainstalovaných doplňcích |
| Ekologické předpoklady | Teplota: 5° až 40° C (50° až 95° Fahrenheita) Vlhkost: 90% RH, nekondenzující maximum Teplota skladování: -10° až 50° C (14° až 122° Fahrenheita) (suchá) pouze) Znečištění: Stupeň 2 |
| Normy | Laserová difrakce (ISO 13320) Dynamická analýza obrazu (ISO 13322-2) Reprezentace výsledků analýzy velikosti částic (ISO 9276-6) |
| Analýza obrazu | 5,2 megapixelů (2560 x 2048), 60 snímků za sekundu při maximálním rozlišení |
| Mokré operace | Objem: 200 ml nominální Průtok: 0 až 65 ml/s s vodou Vstupní tlak: maximálně 345 kPa |
| Suché operace | Maximální tlak 100 psi (689 kPa) 5 CFM (8,5 m3 / h) při minimálním průtoku 50 psi (345 kPa) Bez suchých kontaminantů, vlhkosti a oleje |
| Vakuum | Vakuum musí splňovat nebo překročit 50 CFM (85 m3/h) |
| Fyzikální specifikace | Materiál pouzdra: Nárazuvzdorný plast Vnější povrchy jsou zakončeny antikorozní barvou nebo pokovením Chemická kompatibilita: třída I |
| Rozměry (Š x V x H) | ~ 820 x 460 x 500 mm (32.3 x 18.1 x 19.7 in) |
| Váha (měřící jednotka) | FlowSync: 19,5 kg (43 liber) TurboSync: 13,6 kg (30 liber) Sync: 23,6 kg (50,8 liber) |
