建設材料の粒度および形状分析 建材
セメント、砂、骨材、充填材、ガラスビーズ、繊維、硬化セメント系材料はすべて、加工や最終性能に影響を与える粒子特性に依存しています。粒子径分布、形態、表面積、細孔構造は、セメントの水和、材料の取り扱い、充填、ワーカビリティ、締固め、および建設製品の長期的な挙動に影響を与えます。
Microtracは、微粉末、粗粒および不規則粒子、懸濁液、多孔質固体といった建設材料の粒子分析を提供します。これらの補完的な測定は、原材料の適格性評価、製造品質管理、配合開発、硬化材料の調査をサポートします。
したがって、建設材料の特性評価戦略は、測定を材料の状態と性能の問いの両方に合わせる必要がある。これは、研磨および混合中のセメント粒子径測定から、骨材のサイズと形状分析、混和剤の分散性研究、硬化後のセメントの細孔構造分析に至るまでである。
原材料の選別から硬化材料の性能まで
建設材料は非常に広い粒径範囲をカバーし、しばしば不規則で多成分の材料を含みます。統合された分析ワークフローは、製造業者や開発チームを支援することができます。
- 一貫した処理と水和挙動のためにセメントと充填材の細かさを制御する
- 砂、骨材、粒状物、ガラスビーズ、繊維のサイズと形態を定量化する
- 広範または混合された粒度分布における過大または過小の分画を検出する
- 入荷する原材料と、ロット間の建材の品質管理を比較する
- 凝集、沈降、およびスラリーの分散剤や添加剤に対する応答の調査
- セメント質材料および多孔質材料の比表面積、細孔容積、細孔サイズ分布の測定
- 硬化した細孔構造と密度評価を強度、透水性、耐久性に関連する挙動と結びつける
- 制御された試験条件下での炭酸化挙動の比較
目標は、すべての材料にすべての技術を適用することではありません。制御したい特性を説明する測定値を選択し、サイズだけでは十分な情報が得られない場合にそれらを組み合わせることです。
セメント粒子径測定：細かさの制御とプロセスの均一性
セメントの粒子径分布は、研磨制御、水和速度、強度発現と密接に関連しています。したがって、微粉末および混合セメンタイト材料は、バッチ、プロセス条件、配合変更を比較するために使用できる迅速で再現性のある測定から恩恵を受けます。
レーザ回折・散乱法は、セメント、鉱物粉末、微粉体に対して効率的な粒度分布データを提供します。分布が広い材料や、粒子の形態も重要となる材料の場合、画像ベースの情報が粒度結果に有用な文脈を加えることができます。
レーザ回折・散乱法とイメージングをSyncで組み合わせる
MICROTRAC SYNCは、乾燥サンプルおよび湿潤サンプルの粒径と形状測定のために、レーザ回折・散乱法と動的画像解析法を一つのプラットフォームに統合しています。建設材料のワークフローにおいては、ルーチンな粒度測定に画像、形態情報、または予期せぬ粗粒材料の検出を補完する必要がある場合に特に有用です。
- セメント粉末、充填材、混合建設材料を幅広いサイズ範囲で測定する
- 入荷した原材料ロットと生産バッチを比較する
- バルク分布内に隠れている可能性のある粗粒粒子や凝集体を検出する
- ルーチンサイズ測定に粒子画像と形状情報を追加する
- プロセス最適化と仕様重視の品質管理をサポートする
セメント製造業者および配合設計者にとって、分布データと粒度画像の組み合わせは、研磨、混合、または原料の変動によって導入された変化をより明確に把握するのに役立ちます。
粒度と形状分析：砂、粒状体、ガラスビーズ、繊維
粗粒骨材は、サイズだけでなく粒子の形状によっても定義されることがよくあります。角張り度、アスペクト比、丸み、粒子のDIMENSIONSは、コンクリート、モルタル、グラウト、路面材料における流動性、充填密度評価、締固め、および噛み合いに影響を与える可能性があります。
これにより、動的画像解析法は、砂、骨材、反射ガラスビーズ、屋根瓦粒、エンジニアードウッドファイバー、その他の不規則または細長い材料にとって特に価値があります。形状情報は、ふるい分けや粒度分布データだけでは明らかにならない挙動の違いを説明することができます。
CAMSIZERでサイズと形態を定量化する
MICROTRAC CAMSIZER機器は、動的画像解析法を用いて、粒状体、粉末、繊維にわたる粒子のサイズと形状を測定します。この技術は、広い分布内での過大および過小の材料を特定しながら、定量的な形態情報を提供します。
- 長さ、幅、アスペクト比、丸み、および関連する形状パラメータを測定する
- 砂および骨材の粒度分布と形態学的特徴を特徴づける
- ガラスビーズと特殊グラニュールの一貫性を確認する
- 建材に使用される天然繊維と人工繊維の分析
- 生産管理中に仕様外の分数を迅速に検出する
- 手動での形状評価への依存度を減らしつつ、バッチの一貫性をサポートする
不規則な粒子を扱う製造業者にとって、個々の粒子のこの詳細な表示は、より情報量の多い建材品質管理をサポートし、流れ、充填、または最終的なテクスチャの変化の調査に役立ちます。
セメント系材料の表面積と細孔構造
粒径は粉末の外部DIMENSIONSを記述しますが、反応に利用可能な表面積や多孔質材料の内部構造を完全に記述するものではありません。したがって、セメント、フライアッシュやスラグなどの混和材、軽量骨材、その他の多孔質建築材料にとって比表面積と多孔性は重要です。
これらの特性は、反応性、水需要、吸着挙動、材料の密度評価、および透水性に影響を与える可能性があります。硬化材料においては、機械的性能、輸送挙動、および耐久性を調査する際に、細孔構造が特に重要になります。
BELSORPで表面積と微細孔を測定する
MICROTRAC BELSORPシリーズは、ガス吸着技術を用いて、粉末および多孔質固体における比表面積と細孔径分布を特性評価します。この測定は、サイズ分布だけでは得られない表面および細孔の情報を示すことで、セメントの粒子径測定を補完します。
- セメント、ポゾラン、フィラー、軽量骨材材料の比較
- 反応性と液体の需要に影響を与える表面積の違いを調査する
- 多孔質構造材料における微細孔構造の特徴付け
- 多孔性が性能に影響を与える混合設計および材料開発研究をサポートする
硬化後のセメント細孔構造解析
セメント系材料が硬化すると、細孔ネットワークは材料構造の重要な部分となります。細孔サイズ分布、全細孔容積、真密度評価は、セメントマトリックスがどのように進化するか、また類似の配合を持つ材料がなぜ異なる輸送特性や機械的挙動を示すのかについての洞察を提供することができます。
Microtracは、この分析段階に対して、広い細孔径分布のための水銀侵入細孔測定法と、多孔度計算に使用される真密度評価測定のためのガスピクノメトリーという補完的なアプローチを提供しています。

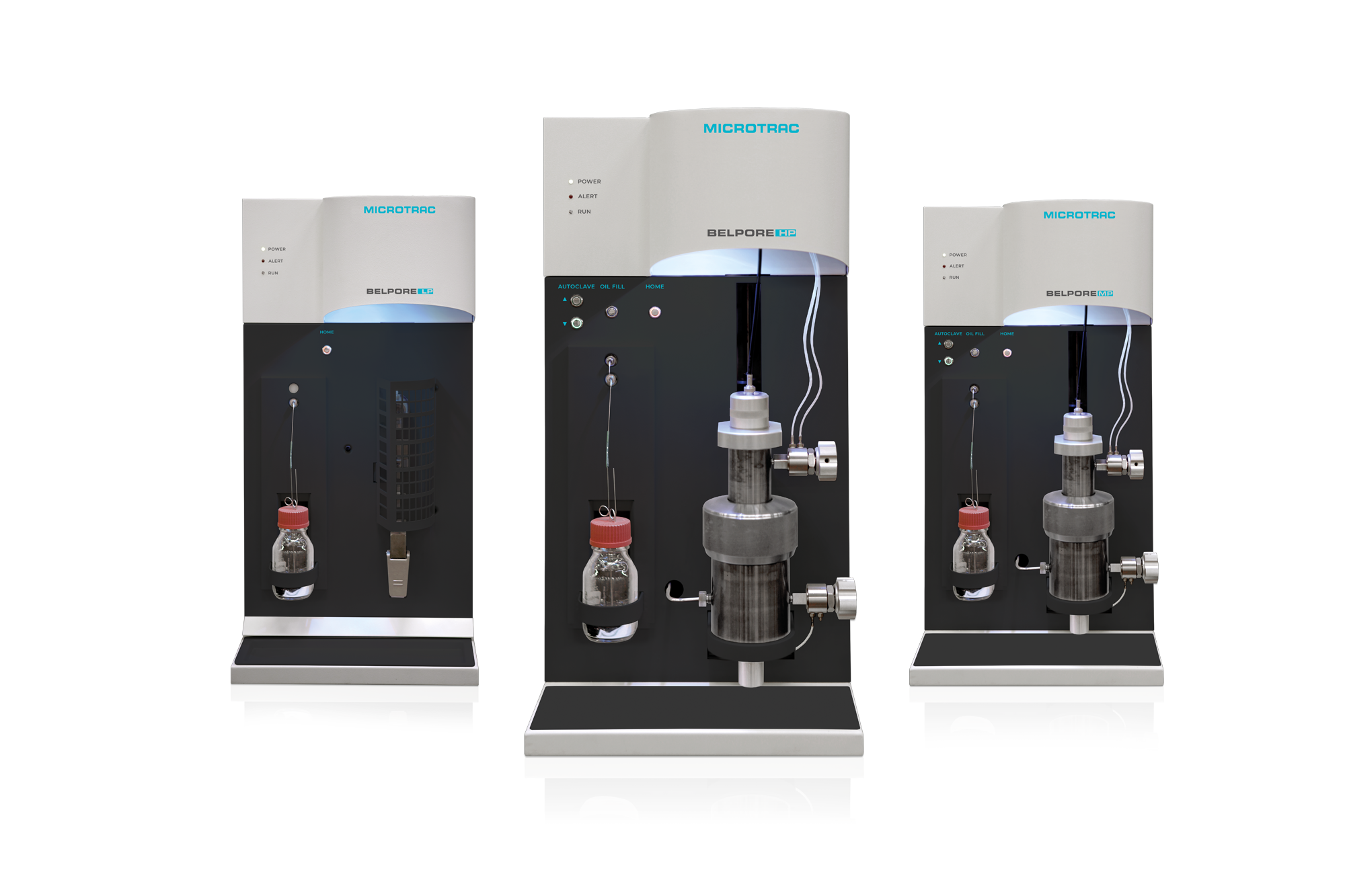

BELPOREによる細孔サイズ分布の特性評価
MICROTRAC BELPOREの水銀侵入細孔計は、広い範囲で高解像度の細孔サイズおよび細孔容積測定を提供します。資料では、硬化セメントペーストへの使用が強調されており、元の水分量を変化させることなく湿潤サンプルを分析できる能力が含まれています。
- 硬化セメントペーストの細孔サイズ分布と細孔容積の測定
- 異なる水分条件下での細孔構造の変化を調査する
- セメント配合と硬化に関連する微細構造の違いの比較
- 浸透性、拡散挙動、長期耐久性の研究を支援する
硬化後のセメント細孔構造解析
セメント系材料が硬化すると、細孔ネットワークは材料構造の重要な部分となります。細孔サイズ分布、全細孔容積、真密度評価は、セメントマトリックスがどのように進化するか、また類似の配合を持つ材料がなぜ異なる輸送特性や機械的挙動を示すのかについての洞察を提供することができます。
Microtracは、この分析段階に対して、広い細孔径分布のための水銀侵入細孔測定法と、多孔度計算に使用される真密度評価測定のためのガスピクノメトリーという補完的なアプローチを提供しています。
BELPycnoで真密密度評価情報を追加する
Microtrac・BELPycno ヘリウムガスピクノメーターは、セメント質固体の真密度評価を測定します。多孔度測定と併用することで、密度評価情報は多孔度計算をサポートし、セメントが水和・硬化するにつれて微細構造がどのように洗練されるかを追跡するのに役立ちます。
- セメント水和の異なる段階における真密度評価を比較する
- 補完密度評価と細孔容積データを用いて多孔度を計算する
- 硬化セメントマトリックスの緻密化に従う
- 材料開発中の構造変化と強度および透水性の傾向との関連性
BELPOREとBELPycnoは共に、硬化材料における細孔構造と固体密度評価の進化を調査するチームに対して、補完的な構造情報を提供します。
コンクリートおよびセメントの加速炭酸化試験
炭酸化研究は、制御された条件下で水和セメント材料が二酸化炭素とどのように相互作用するかを調べることにより、建設材料の特性評価に異なる側面を加えています。これは、耐久性研究や持続可能性に関連する開発のための配合の比較を支援することができます。

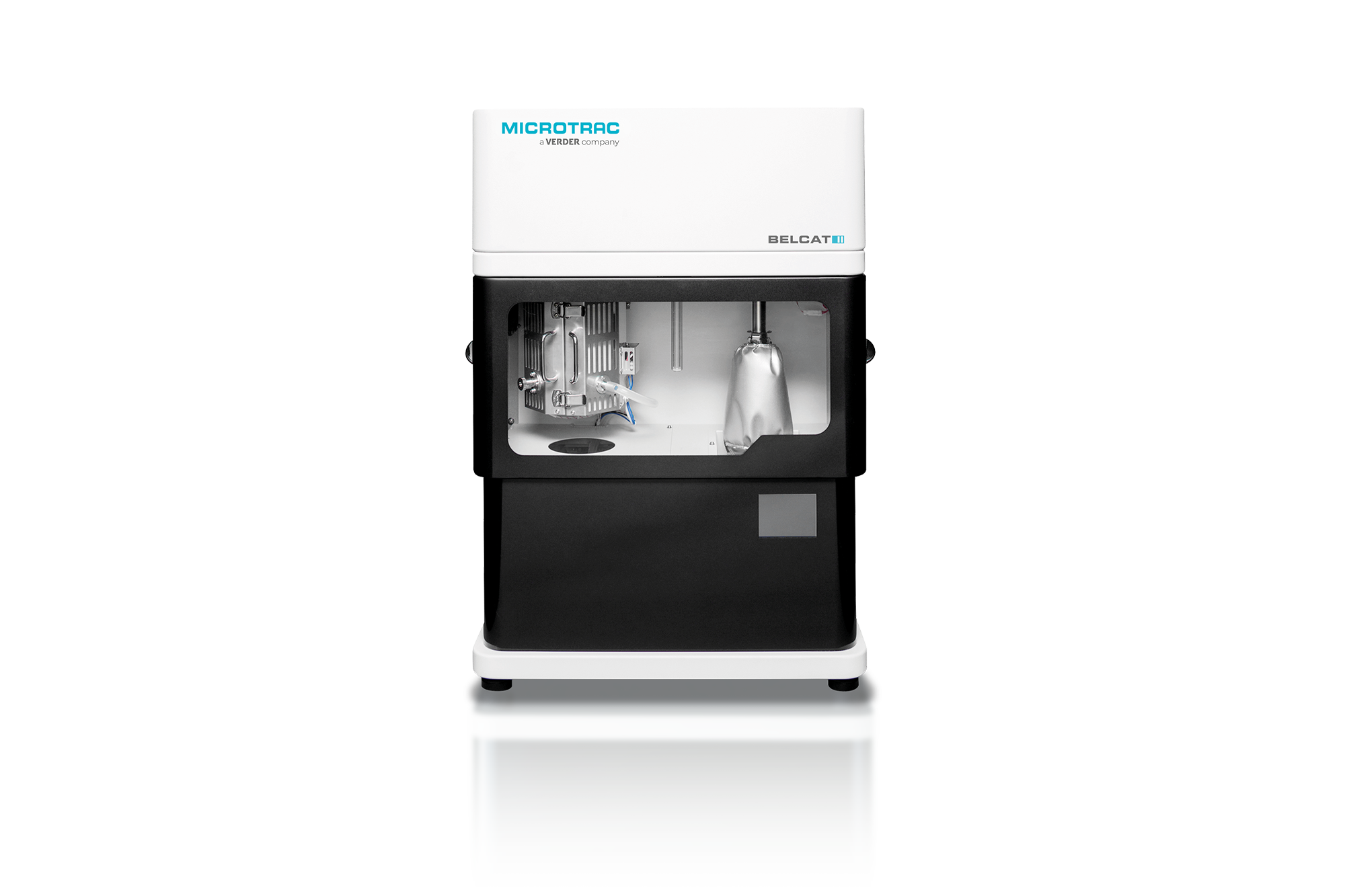

CO2とBELCAT IIの相互作用の研究
ソースアプリケーションでBELMASS IIと組み合わせて使用されるMICROTRAC BELCAT IIは、動的ガス吸着およびブレークスルー測定を通じて加速炭酸化試験をサポートします。この方法は、制御された温度および相対湿度条件下での水和セメントペーストとCO2の相互作用を監視できます。
- セメント配合間の炭酸化挙動の比較
- 湿度が反応挙動にどのように影響するかを調査する
- 加速試験期間にわたるCO2吸収および関連する気体-固体相互作用の評価
- 炭素回収ポテンシャルを持つセメント系材料の耐久性ベンチマーキングと研究を支援する
このアプリケーションは、硬化材とガスの相互作用が性能に関わる場合、粒子サイズや細孔測定を超えて研究者が進むための方法を提供します。
懸濁液、添加剤、および粒子相互作用
セメントスラリー、フィラー懸濁液、顔料、液体添加剤システムは、凝集したり、沈殿したり、分散剤に対して異なる反応を示すことがあります。これらの変化は、材料が打設される前や硬化する前に、投与量、流れ、作業性、配合の一貫性に影響を与える可能性があります。
したがって、課題が原料粉末自体のサイズではなく、液体製剤中に分散した際の粒子の振る舞いである場合、粒子相互作用および安定性測定は有用です。
Nanotrac Flexによるナノスケール成分の分析
MICROTRAC STABINO ZETAは、ストリーミングポテンシャル解析を用いて高濃度分散液中の流動電位法を測定します。コンクリート配合においては、これにより粒子が混和剤や分散条件にどのように反応するかを比較し、凝集リスクに関連する変化を特定するのに役立ちます。
- セメントおよびフィラー分散液における粒子相互作用の比較
- 分散剤と混合条件の影響を評価する
- 凝集または凝固の傾向を調査する
- 流れと分散の均一性に焦点を当てた製剤化作業をサポートする
懸濁液、添加剤、および粒子相互作用
セメントスラリー、フィラー懸濁液、顔料、液体添加剤システムは、凝集したり、沈殿したり、分散剤に対して異なる反応を示すことがあります。これらの変化は、材料が打設される前や硬化する前に、投与量、流れ、作業性、配合の一貫性に影響を与える可能性があります。
したがって、課題が原料粉末自体のサイズではなく、液体製剤中に分散した際の粒子の振る舞いである場合、粒子相互作用および安定性測定は有用です。
TURBISCANによる沈降および凝集の検出
Microtrac TURBISCANシリーズは、濃縮スラリーや懸濁液中の不安定化を監視するために静的多重光散乱法を使用します。目視検査で変化が明らかになる前に、沈降、凝集、凝集塊の形成を検出できます。
- 鉱物または顔料スラリーの物理的安定性の比較
- 濃縮懸濁液中の沈降と凝集の監視
- 長期的な視覚的な棚テストだけに頼らずに製剤の変更を評価する
- より一貫性のある混合物および特殊添加剤システムの開発を支援する
STABINO ZETAとTURBISCANを併用することで、粒子相互作用に関する質問と時間とともに発生する物理的安定性の挙動を区別することができます。
分析技術を建設材料に合わせる
建設材料のサンプルは、微細なセメント粉末から粗骨材、硬化した多孔質固体まで多岐にわたります。材料の状態と測定目的によって手法を選択することで、分析に焦点を当て、不適切なサイズ範囲やサンプルタイプに一つの手法を無理に適用することを避けることができます。
セメント、鉱物粉末、フィラー、混合材料の粒度分布、補完的な粒子画像と形状情報付き。
砂、粒状物、ガラスビーズ、繊維、および広範な粒度分布に対する詳細な粒度および形状分析。
セメント系粉体、ポゾラン、多孔質材料の比表面積および微細孔構造特性評価
硬化セメントペーストおよびその他の多孔質建築材料の細孔サイズ分布と細孔容積解析。
多孔度計算およびセメント微細構造の精製研究をサポートするための真密度測定。
セメント系材料の加速炭酸化および気体-固体相互作用研究
セメントスラリー、フィラー、混和材システムにおける粒子相互作用と分散条件の調査。
高濃度懸濁液および特殊添加剤システムにおける沈降、凝集、フロック形成のモニタリング。
建設材料における主要な応用分野
- セメントの粒子径測定と研磨制御の比較
- 砂および混合建設材料の粒度と形状分析
- ガラスビーズ、屋根瓦粒、その他の特殊粒子の品質管理
- 天然繊維および人工繊維の形態学的評価
- 原材料の入荷時および製造バッチ全体にわたる建材の品質管理
- セメント、ポゾラン、軽量骨材の比表面積および多孔性解析
- 硬化ペーストおよび多孔質材料におけるセメント細孔構造解析
- セメント水和中の真密度および多孔度研究
- コンクリートおよび水和セメント材料の加速炭酸化試験
- セメントスラリー、フィラー、添加剤システムの流動電位法分析
- 建設スラリーにおける沈降、凝集、分散安定性試験
アプリケーションノートと技術リソース
セメント粒径、広範な建材分布、砂、グラニュール、繊維、細孔構造、粒子相互作用をカバーする実践的な例を探ります。以下のアプリケーションノートのタイトルを選択して、対応するMICROTRAC PDFリソースを開いてください。
Particle Analysis of Foundry Sand
The Camsizer 3D allows fast and reliable characterization of foundry sand. The results are 100% compatible with traditional sieve analysis with a measurement time of less than 5 minutes and no cleaning or maintenance required.
Roof Shingle Granules
Replacing Sieve Analysis with 3D Dynamic Imaging Technology: Roofing Shingle Granules Application Example
Wood Fibres and Wood Powder for Biofuels and Particle Boards
CAMSIZER X2
フルコンストラクション材のサイズ範囲を特徴づける
セメント粉末、粗骨材、液状懸濁液、硬化多孔質材料は、単一の分析技術では評価できません。MICROTRACのアプリケーションスペシャリストは、サンプルタイプ、必要なサイズ範囲、調査している品質または性能の質問に基づいて特性評価ワークフローを定義するのに役立ちます。
Microtracの専門家によるアプリケーションレビューまたはサンプル測定をリクエストしてください。
