Spray particle & spray droplet size analyzer AEROTRAC II
Von dem Moment an, in dem wir unseren Tag beginnen, spielen aerosolisierte Produkte leise eine Rolle in unzähligen Routinen. Ein schneller Sprühstoß Deodorant, ein Nebel von Haushaltsreiniger, ein Ausbruch von Luftfrischer oder ein feiner Kosmetik-Spray – diese vertrauten Handlungen basieren auf präzise kontrollierten Partikeln, die in die Luft verteilt werden. In verschiedenen Branchen, von der Körperpflege und dem Gesundheitswesen bis zur Fertigung und Umweltmanagement, sind Aerosole, Sprays und Nebel unerlässlich, um Substanzen effizient, gleichmäßig und sicher zu dosieren.
Doch hinter dieser alltäglichen Bequemlichkeit verbirgt sich eine komplexe Welt des Partikelverhaltens, der Konzentration und der Konsistenz. Die Größe, Verteilung und Konzentration von aerosolisierten Materialien wirken sich direkt auf die Produktleistung, die Sicherheit und die Einhaltung gesetzlicher Vorschriften aus. Das Verständnis und die Messung dieser Eigenschaften sind entscheidend – nicht nur, um Qualität und Zuverlässigkeit zu gewährleisten, sondern auch, um Benutzer und Umwelt zu schützen.
Mit der etablierten Methode der Laserbeugung ermöglicht der Aerotrac II Fachleuten, Aerosole, Nebel oder Sprays zu messen, die an einem Laserstrahl vorbeigeführt werden. Das vom Material gestreute Licht wird detektiert und in Daten zur Partikelgrößenverteilung umgewandelt.
Spray particle & spray droplet size analyzer AEROTRAC II Fortschrittliche Messung, Null Komplexität
- Laserbeugung unter Verwendung der Fraunhofer-Beugung und Mie-Kompensation für transparente Partikel. Gemäß ISO 13320:2020 Standard
- Halbleiterlaser für Langlebigkeit und Sicherheit. Wellenlänge: 635nm, Ausgangsleistung: 3,5mW, Klasse 3R
- Detektor: 32-Element-Ringdetektor mit automatischer optischer Achsenverstellfunktion
- Messbereich von 0,1 bis 2000 Mikron
- Messintervalle von 0,02 bis 500 msec mit unübertroffener Präzision
- Hochpräzise kontinuierliche Messungen von Partikeln, die mit Schallgeschwindigkeit unterwegs sind
- Auswählbare Messmodi, manuell, automatisiert oder fern
- Funktion zur Korrektur multipler Streuung, die die Messintegrität gewährleistet
- Vollständiges IQ/OQ-Validierungspaket konform mit FDA 21 CFR Part II und USP 1058 Richtlinien
Spray particle & spray droplet size analyzer AEROTRAC II Zubehör und Optionen
Die Aerotrac II wird mit einer umfassenden Palette von Zubehör geliefert, die darauf ausgelegt ist, eine Vielzahl von Anwendungen zu unterstützen und Vielseitigkeit, Zuverlässigkeit und Leistung für jeden Benutzerbedarf zu bieten.
Konzipiert für verschiedene Sprühgeräte, gewährleistet das Zubehör eine Konsistenz bei der Messung der Sprüheffizienzen bei verschiedenen Entfernungen.
Viele Medikamente werden über Nasensprays verabreicht. Die Atomisierung des Sprays ist entscheidend für die Verabreichung einer Dosis, die leicht in die Nasengänge aufgenommen werden kann. Das Nasenspray-Zubehör positioniert das Gerät und sorgt für einen gleichmäßigen Hub, um die Qualität des Sprühgeräts zu bestimmen.
Nebulisatoren erzeugen feine Sprühnebel aus Tröpfchen in der Luft. Das AEROTRAC II Nebulizer-Zubehör leitet den Nebel zum Laser zur Messung der Tröpfchengröße.
Kontamination der Sammellinse kann zu inkonsistenten und fehlerhaften Messungen führen. Das Luftspülungszubehör verwendet Druckluft, um einen schützenden „Luftvorhang“ zu erzeugen, um sicherzustellen, dass keine Fremdtropfen die Linse bedecken. Zusätzlich zu der Ableitung von Luft von der Linsenoberfläche leitet es auch lose Tropfen oder Pulver in die Richtung, in die der Sprühnebel durch die Messzone fließt.
Um sicherzustellen, dass der Laborbereich frei von gefährlichen Proben ist, sammelt das Absaugsystem aufspritztes Material, das über die Messzone geleitet wird. Das Gerät kann je nach Art des gemessenen Materials auf bis zu 3 Extraktionsstufen eingestellt werden.
Da es auch Sprays, Aerosole und Nebel misst, kann der Aerotrac II als Laserbeugung-Partikelgrößenanalysator konfiguriert werden, um Materialien zu messen, die in einer Flüssigkeit dispergiert sind. Die Dispersion wird in die Fraktionszelle eingeführt, die im Laserweg positioniert ist. Ein Magnetrührer hält das Material in Suspension, um eine konsistente Messung zu gewährleisten.
Das IP65-Zubehör bietet vollständigen Schutz gegen Staub- und Wassereintritt in die Laser- und Detektoreinheiten des Systems. Die Gehäuse erfüllen alle Anforderungen der IP65-Schutzart.
Spray particle & spray droplet size analyzer AEROTRAC II Typische Applikationen
AEROTRAC II kann in einer Vielzahl von Bereichen eingesetzt werden, einschließlich Tröpfchen von Injektoren, Zerstäubern, Insektiziden, Lotionen, Luftbefeuchtern, Nebelabscheidern, Pulverfarbe und verschiedenen Pulvern.
Kraftstoffeinspritzer
Nasensprays
Nebulisatoren
Erntesprühung
Lacke
Aerosole
Besuchen Sie unsere Applikationsdatenbank, um die beste Lösung für Ihre Anforderungen an die Partikelcharakterisierung zu finden.
Messbeispiele Analysen der temporalen Veränderung von Sprühnebel
In diesem Beispiel wird ein feiner Sprühnebel über die Messzone des Aerotrac II injiziert. Sobald der Sprühnebel mit dem Laser interagiert, nimmt die Laserabschwächung (oder Transmittanz) zunächst ab. Die Laser-Transmittanz ist ein Maß für die Sprühkonzentration. Das Instrument kann Messungen in sehr kurzen Intervallen (zwischen 0,02 und 500 msec) durchführen. In diesem Fall nehmen wir Messungen unmittelbar nach dem Sprühen und dann in Intervallen von 0,6, 1,8 und 2,4 msec vor. Durch die Verfolgung der Konzentration in Abhängigkeit von der Partikel- (oder Tropfen-) Größe sehen wir, dass der anfängliche Sprühnebel direkt nach dem Sprühen große Tröpfchen bis zu 300 Mikron erzeugt, bevor er sich nach etwa 2,4 msec allmählich zu einem feinen 50-Mikron-Nebel einpendelt.
Spray particle & spray droplet size analyzer AEROTRAC II Software
Aerotrac II verwendet eine dedizierte DMS-Softwareplattform, die es dem Benutzer ermöglicht, Daten zu messen, zu speichern, abzurufen, zu exportieren und zu verarbeiten. Die Software ist vollständig mit den Protokollen der 21 CFR Part 11 kompatibel.
Spray particle & spray droplet size analyzer AEROTRAC II Technische Daten
| Messprinzip | Laserbeugung |
|---|---|
| Messbereich | F100-Objektiv: 0,5 bis 350 µm F300-Objektiv: 1,4 bis 1000 µm F600-Objektiv: 2,8 bis 2000 µm |
| Lichtquelle | Semiconductor laser Wavelength: 635 nm Output: 3.5 mW Laser class: CLASS 3R |
| Detektor | 32-Element-Ringdetektor (mit automatischer optischer Achsjustierfunktion) |
| Messzeit | Sprühmessung: 0,02 bis 500 Millisekunden Dauerhafte Messung: 1 bis 600 Sekunden |
| Anzahl der Messungen | Sprühmessung: 1 bis 100 Mal Dauerhafte Messung: 1 bis 9.999 Mal |
| Daten | Partikelgrößenverteilung (Häufigkeit/Kumulation), Summendaten (D50% Partikelgröße, SMD, Modaldurchmesser etc.), Dichteindex |
| Sample Cell | Material: Tempaxglas (mit Beschichtung) Kapazität: 5 bis 7 ml |
| Umgebungsspezifikationen | Ambient temperature: 10 to 35 °C Ambient humidity: 20 to 80% R.H. (no condensation) |
| Energiebedarf | 85 to 264 VAC, 47 to 63 hz |
| Abmessungen (B x H x T) | Lichtemissionsmodul: 170 × 230 × 240 mm Messmodul: 595 × 230 × 240 mm Für angeschlossene Module (Option): 1000 × 230 × 340 mm, 27 kg |
| Gewicht | Lichtemissionsmodul: 5,5 kg Detektionsmodul: 11,5 kg (mit F300-Objektiv angebracht) Für angeschlossene Module (Option): 27 kg |
| Auswertestation | Windows PC (einschließlich Laptop PC) |
Spray particle & spray droplet size analyzer AEROTRAC II Downloads

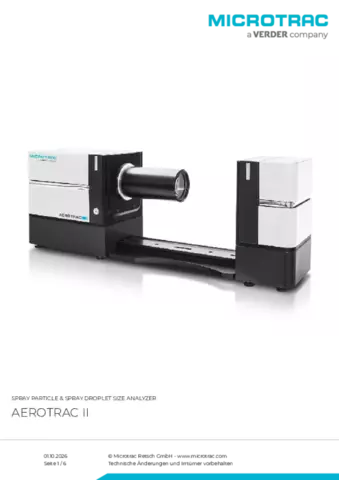

Produktdatenblatt Aerotrac II
