Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II
Dal momento in cui iniziamo la giornata, i prodotti aerosolizzati svolgono silenziosamente un ruolo in innumerevoli routine. Uno spruzzo veloce di deodorante, una spruzzata di detergente domestico, un getto di profumatore o uno spray cosmetico fine: queste azioni familiari si basano su particelle precisamente controllate disperse nell'aria. In tutti i settori, dalla cura personale e sanitaria alla produzione e alla gestione ambientale, gli aerosol, gli spray e le nebbie sono essenziali per veicolare sostanze in modo efficiente, uniforme e sicuro.
Tuttavia, dietro questa comodità quotidiana si nasconde un mondo complesso di comportamento delle particelle, concentrazione e consistenza. La dimensione, la distribuzione e la concentrazione dei materiali aerosolizzati influenzano direttamente le prestazioni del prodotto, la sicurezza e la conformità normativa. Comprendere e misurare queste caratteristiche è fondamentale, non solo per garantire qualità e affidabilità, ma anche per proteggere gli utenti e l'ambiente.
Utilizzando la metodologia ben consolidata della Diffrazione laser, l'Aerotrac II consente ai professionisti di misurare facilmente aerosol, nebbie o spray diretti davanti a un fascio laser. La luce diffusa dal materiale viene rilevata e convertita in dati sulla distribuzione dimensionale delle particelle.
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Misurazione Avanzata, Zero Complessità
- Tecnologia di diffrazione laser che utilizza la diffrazione di Fraunhofer e la compensazione di Mie per particelle trasparenti. In conformità con lo standard ISO 13320:2020
- Laser a semiconduttore per longevità e sicurezza. Lunghezza d'onda: 635nm, uscita: 3.5mW, classe 3R
- Rilevatore: rilevatore ad anello da 32 elementi con funzione di regolazione automatica dell'asse ottico
- Intervallo di misurazione da 0,1 a 2000 micron
- Misurazione di intervalli da 0,02 a 500 msec fornendo una precisione senza pari
- Misurazioni continue ad alta precisione per particelle che si muovono alla velocità del suono
- Modalità di misurazione selezionabili, manuale, automatica o remota
- Funzione di correzione della dispersione multipla che assicura l'integrità della misurazione
- Pacchetto di convalida IQ / OQ conforme alle linee guida FDA 21 CFR Parte II e USP 1058
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Accessori ed opzioni
L'Aerotrac II è dotato di una gamma completa di accessori progettati per supportare una vasta gamma di applicazioni, offrendo versatilità, affidabilità e prestazioni per ogni esigenza dell'utente.
Progettato per ospitare diversi dispositivi di spruzzo, l'accessorio fornisce coerenza nella misurazione delle efficienze di spruzzo a diverse distanze.
Molti farmaci vengono somministrati tramite spray nasali. L'atomizzazione dello spray è fondamentale per somministrare un dosaggio che può essere facilmente assorbito nelle vie nasali. L'accessorio per spray nasali posiziona il dispositivo e fornisce una spinta costante per determinare la qualità del dispositivo spray.
I nebulizzatori generano fini spruzzi di goccioline nell'aria. L'accessorio Nebulizzatore AEROTRAC II eroga lo spruzzo al laser per la misurazione della dimensione delle goccioline.
La contaminazione della lente del collettore può portare a misurazioni incoerenti ed errate. L'accessorio di Epurazione d'aria utilizza aria compressa per fornire una "cortina d'aria" protettiva per garantire che nessun gocciolio estraneo ricopra la lente. Oltre a dirigere l'aria lontano dalla superficie della lente, dirige anche eventuali goccioline o polvere vaganti nella direzione in cui lo spray attraversa la zona di misurazione.
Per garantire che l'area di laboratorio rimanga libera da campioni pericolosi, il dispositivo estrattore raccoglie il materiale spruzzato diretto attraverso la zona di misurazione. Il dispositivo può essere impostato fino a 3 livelli di estrazione a seconda della natura del materiale che viene misurato.
Misurando anche spruzzi, aerosol e nebbie, l'Aerotrac II può essere configurato come analizzatore di dimensione delle particelle a diffrazione laser per misurare materiali dispersi in un fluido. La dispersione viene introdotta nella cella frazionata che è posizionata nel percorso laser. Un agitatore magnetico mantiene il materiale in sospensione per garantire una misurazione coerente.
L'accessorio IP65 fornisce una protezione completa contro l'ingresso di polvere e acqua nelle unità laser e rilevatore del sistema. Gli alloggiamenti soddisfano tutti i requisiti della classificazione di protezione IP65.
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Applicazioni tipiche
AEROTRAC II può essere utilizzato in un'ampia varietà di campi, comprese le goccioline da iniettori, nebulizzatori, insetticidi, lozioni, umidificatori, separatori di nebbia, vernici in polvere e varie polveri.
Iniettori di carburante
Spray nasali
Nebulizzatori
Spruzzatura di colture
vernici
aerosol
Per trovare la soluzione migliore per le vostre esigenze sulla caratterizzazione granulometrica, visitate il nostro database applicativo.
Esempi di misurazione Analisi della variazione temporale della nebulizzazione
In questo esempio, una fine nebbia spruzzata viene iniettata attraverso la zona di misurazione dell'Aerotrac II. Quando lo spruzzo inizia a interagire con il laser, l'attenuazione (o la trasmittanza) del laser diminuisce inizialmente. La trasmittanza del laser è una misura della concentrazione dello spruzzo. Lo strumento ha la capacità di effettuare misurazioni a intervalli molto rapidi (tra 0,02 e 500 msec). In questo caso, effettuiamo misurazioni immediatamente dopo lo spruzzo e poi a intervalli di 0,6, 1,8 e 2,4 msec. Tracciando la concentrazione rispetto alla dimensione delle particelle (o delle goccioline), vediamo che lo spruzzo iniziale genera grandi goccioline fino a 300 micron immediatamente dopo lo spruzzo, prima di stabilizzarsi gradualmente in una fine nebbia di 50 micron dopo circa 2,4 msec.
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Software
Aerotrac II utilizza una piattaforma software DMS dedicata che consente all'utente di misurare, salvare, richiamare, esportare e elaborare i dati. Il software è pienamente compatibile con i protocolli 21 CFR Parte 11.
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Dati tecnici
| Principio di misurazione | Diffrazione laser |
|---|---|
| Range di misura | Obiettivo F100: da 0,5 a 350 µm Obiettivo F300: da 1,4 a 1000 µm Obiettivo F600: da 2,8 a 2000 µm |
| Fonte di luce | Laser semiconduttore Lunghezza d'onda: 635 nm Uscita: 3,5 mW Classe laser: CLASSE 3R |
| Rilevatore | Rilevatore ad anello a 32 elementi (con funzione di regolazione automatica dell'asse ottico |
| Tempi di misura | Misurazione dello spruzzo: da 0,02 a 500 msec Misurazione continua: da 1 a 600 sec |
| Numero di misurazioni | Misurazione dello spruzzo: da 1 a 100 volte Misurazione continua: da 1 a 9.999 volte |
| Dati | Distribuzione granulometrica (frequenza / accumulo), dati riassuntivi (dimensione particella D50%, SMD, diametro modale ecc.) Indice di densità |
| Sample Cell | Materiale: vetro Tempax (con rivestimento) Capacità: da 5 a 7 ml |
| Condizioni ambientali | Temperatura ambiente: da 10 a 35 ° C Umidità ambiente: da 20 a 80% R.H. (senza condensa) |
| Requisiti di alimentazione | 85 to 264 VAC, 47 to 63 hz |
| Dimensioni (L x A x P) | Modulo emissione luce: 170 × 230 × 240 mm Modulo di rilevamento: 595 × 230 × 240 mm Per moduli collegati (opzione): 1000 × 230 × 340 mm, 27 kg |
| Peso | Modulo di emissione della luce: 5,5 kg Modulo di rilevamento: 11,5 kg (con obiettivo F300 montato) Per moduli collegati (opzione): 27 kg |
| Unità operativa | Windows PC (inc. laptop PC) |
Analizzatore delle dimensioni delle particelle e delle gocce nebulizzate AEROTRAC II Scarica

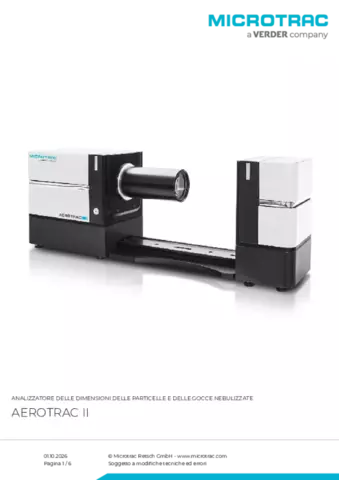

Scheda tecnica del prodotto Aerotrac II
