Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II
Desde el momento en que comenzamos nuestro día, los productos aerosolizados desempeñan un papel silencioso en innumerables rutinas. Una rápida pulverización de desodorante, una bruma de limpiador doméstico, una ráfaga de ambientador o un fino spray cosmético: estas acciones familiares dependen de partículas controladas con precisión dispersadas en el aire. En todas las industrias, desde el cuidado personal y la atención médica hasta la fabricación y la gestión ambiental, los aerosoles, los sprays y las brumas son esenciales para administrar sustancias de manera eficiente, uniforme y segura.
Sin embargo, detrás de esta conveniencia cotidiana se esconde un complejo mundo de comportamiento, concentración y consistencia de partículas. El tamaño, la distribución y la concentración de los materiales aerosolizados impactan directamente en el rendimiento, la seguridad y el cumplimiento normativo del producto. Comprender y medir estas características es fundamental, no solo para garantizar la calidad y la fiabilidad, sino también para proteger a los usuarios y al medio ambiente.
Utilizando la metodología bien establecida de Difracción láser, el Aerotrac II permite a los profesionales medir fácilmente aerosoles, brumas o sprays dirigidos a través de un haz de láser. La luz dispersada por el material se detecta y se convierte en datos de distribución del tamaño de las partículas.
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Medición Avanzada, Cero Complejidad
- Tecnología de difracción láser que utiliza difracción de Fraunhofer y compensación de Mie para partículas transparentes. De acuerdo con la norma ISO 13320:2020
- Laser semiconductor para longevidad y seguridad. Longitud de onda: 635nm, salida: 3.5mW, clase 3R
- Detector: detector de anillo de 32 elementos con función de ajuste automático del eje óptico
- Rango de medición de 0.1 a 2000 micras
- Medición de intervalos de 0.02 a 500 mseg con una precisión inigualable
- Mediciones continuas de alta precisión para partículas que se mueven a la velocidad del sonido
- Modos de medición seleccionables, manual, automatizado o remoto
- Función de corrección de dispersión múltiple que garantiza la integridad de la medición
- Paquete completo de validación de IQ / OQ conforme a las directrices FDA 21 CFR Parte II y USP 1058
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Accesorios y opciones
El Aerotrac II viene con una amplia gama de accesorios diseñados para soportar una gran variedad de aplicaciones, ofreciendo versatilidad, fiabilidad y rendimiento para cada requisito del usuario.
Diseñado para adaptarse a diferentes dispositivos de pulverización, el accesorio proporciona consistencia en la medición de las eficiencias de pulverización a varias distancias.
Muchos medicamentos se administran mediante aerosoles nasales. La atomización del aerosol es clave para administrar una dosis que puede ser fácilmente absorbida en las vías nasales. El accesorio de aerosol nasal posiciona el dispositivo y proporciona una pulsación constante para determinar la calidad del dispositivo de pulverización.
Los nebulizadores generan finas nieblas de gotas en el aire. El accesorio Nebulizador AEROTRAC II entrega la niebla al láser para la medición del tamaño de la gota.
La contaminación de la lente del colector puede provocar mediciones inconsistentes y erróneas. El accesorio de purga de aire utiliza aire comprimido para proporcionar una "cortina de aire" protectora y asegurar que ninguna gota extraña cubra la lente. Además de dirigir el aire lejos de la superficie de la lente, también dirige cualquier gota o polvo suelto en la dirección en que el rocío viaja a través de la zona de medición.
Para asegurar que el área del laboratorio esté libre de muestras peligrosas, el dispositivo extractor recoge el material rociado dirigido a través de la zona de medición. El dispositivo se puede configurar hasta en 3 niveles de extracción dependiendo de la naturaleza del material que se está midiendo.
Al medir también aerosoles, aerosoles y brumas, el Aerotrac II se puede configurar como un analizador de tamaño de partículas por difracción láser para medir materiales dispersos en un fluido. La dispersión se introduce en la celda de fracción que está posicionada en la trayectoria del láser. Un agitador magnético mantiene el material en suspensión para asegurar una medición consistente.
El accesorio IP65 proporciona protección total contra la entrada de polvo y agua a las unidades láser y de detección del sistema. Los cierres cumplen con todos los requisitos de la clasificación de protección IP65.
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Aplicaciones típicas
El AEROTRAC II se puede utilizar en una amplia gama de aplicaciones, incluyendo gotas de inyectores, nebulizadores, insecticidas, lociones, humidificadores, separadores de niebla, pintura en polvo y diversos polvos.
Inyectores de combustible
Sprays nasales
Nebulizadores
Pulverización de cultivos
pinturas
Aerosol
Para encontrar la mejor solución para sus necesidades de caracterización de partículas, visite nuestra base de datos de aplicaciones.
Ejemplos de medición Análisis de la variación temporal de neblina pulverizada
En este ejemplo, se inyecta una fina niebla en aerosol a través de la zona de medición del Aerotrac II. A medida que el rocío comienza a interactuar con el láser, la atenuación (o transmitancia) del láser disminuye inicialmente. La transmitancia del láser es una medida de la concentración del rocío. El instrumento tiene la capacidad de tomar mediciones a intervalos muy rápidos (entre 0.02 y 500 mseg). En este caso, tomamos mediciones inmediatamente después de rociar y luego a intervalos de 0.6, 1.8 y 2.4 mseg. Al rastrear la concentración en función del tamaño de la partícula (o gota), vemos que el rocío inicial genera gotas grandes de hasta 300 micras inmediatamente después de rociar, antes de asentarse gradualmente en una fina niebla de 50 micras después de unos 2.4 mseg.
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Software
Aerotrac II utiliza una plataforma de software DMS dedicada que permite al usuario medir, guardar, recuperar, exportar y procesar datos. El software es totalmente compatible con los protocolos de 21 CFR Parte 11.
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Datos técnicos
| Principio de medición | Difracción láser |
|---|---|
| Rango de medición | Objetivo F100: 0,5 a 350 µm Objetivo F300: 1,4 a 1000 µm Objetivo F600: 2,8 a 2000 µm |
| Fuente de luz | Láser semiconductor Longitud de onda: 635 nm Potencia de salida: 3,5 mW Clase de láser: clase 3R |
| Detector | Detector de anillo de 32 elementos (con función de ajuste automático del eje óptico) |
| Tiempo de medición | Medición de pulverización: 0,02 a 500 ms Medición continua: 1 a 600 s |
| Número de mediciones | Medición de pulverización: de 1 a 100 veces Medición continua: de 1 a 9,999 veces |
| Datos | Distribución del tamaño de las partículas (frecuencia/acumulación), resumen de datos (tamaño medio de partícula D50 %, SMD, diámetro de campo modal, etc.) índice de densidad |
| Sample Cell | Material: vidrio Tempax (con revestimiento) Capacidad: 5 a 7 ml |
| Condiciones ambientales | Temperatura ambiente: 10 a 35 °C Humedad ambiental: 20 a 80 % HR (sin condensación) |
| Conexión eléctrica | 85 a 264 VCA, 47 a 63 Hz |
| Medidas (A x H x F) | Módulo de emisión de luz: 170 × 230 × 240 mm Módulo de detección: 595 × 230 × 240 mm Para módulos conectados (opcional): 1000 × 230 × 340 mm, 27 kg |
| Peso | Módulo de emisión de luz: 5,5 kg Módulo de detección: 11,5 kg (con el objetivo F300 montado) Para módulos conectados (opcional): 27 kg |
| Estación de evaluación | PC con Windows (incluidos ordenadores portátiles) |
Analizador del tamaño de partículas y gotas de pulverización AEROTRAC II Descargas
Descripción del producto

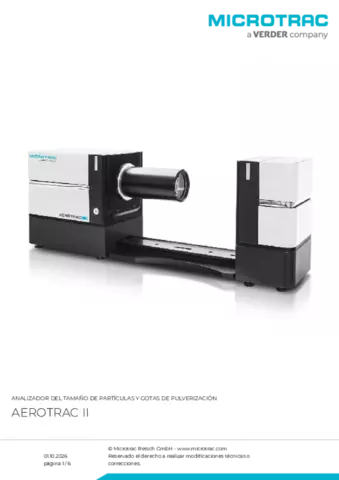

Hoja de datos del producto Aerotrac II
