Spray particle & spray droplet size analyzer AEROTRAC II
Desde o momento em que começamos o dia, produtos aerossolizados desempenham um papel silencioso em inúmeras rotinas. Um rápido spray de desodorante, uma névoa de limpador doméstico, uma explosão de aromatizador de ambiente ou um fino spray cosmético – essas ações familiares dependem de partículas precisamente controladas dispersas no ar. Em diversas indústrias, desde cuidados pessoais e saúde até manufatura e gestão ambiental, aerossóis, sprays e névoas são essenciais para entregar substâncias de forma eficiente, uniforme e segura.
No entanto, por trás dessa conveniência diária existe um mundo complexo de comportamento, concentração e consistência de partículas. O tamanho, a distribuição e a concentração de materiais aerossolizados impactam diretamente o desempenho do produto, a segurança e a conformidade regulatória. Entender e medir essas características é fundamental – não apenas para garantir qualidade e confiabilidade, mas também para proteger usuários e ambientes.

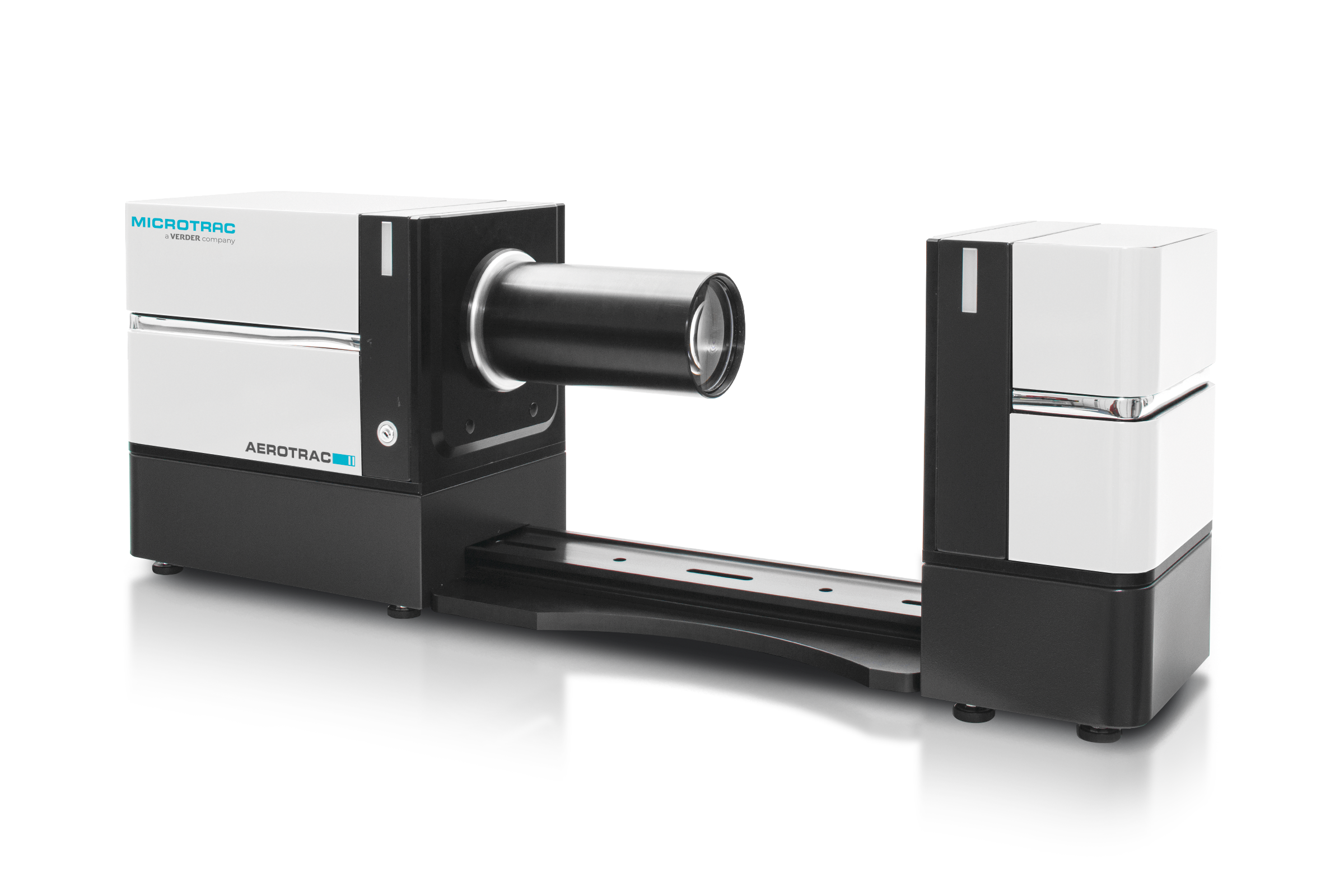

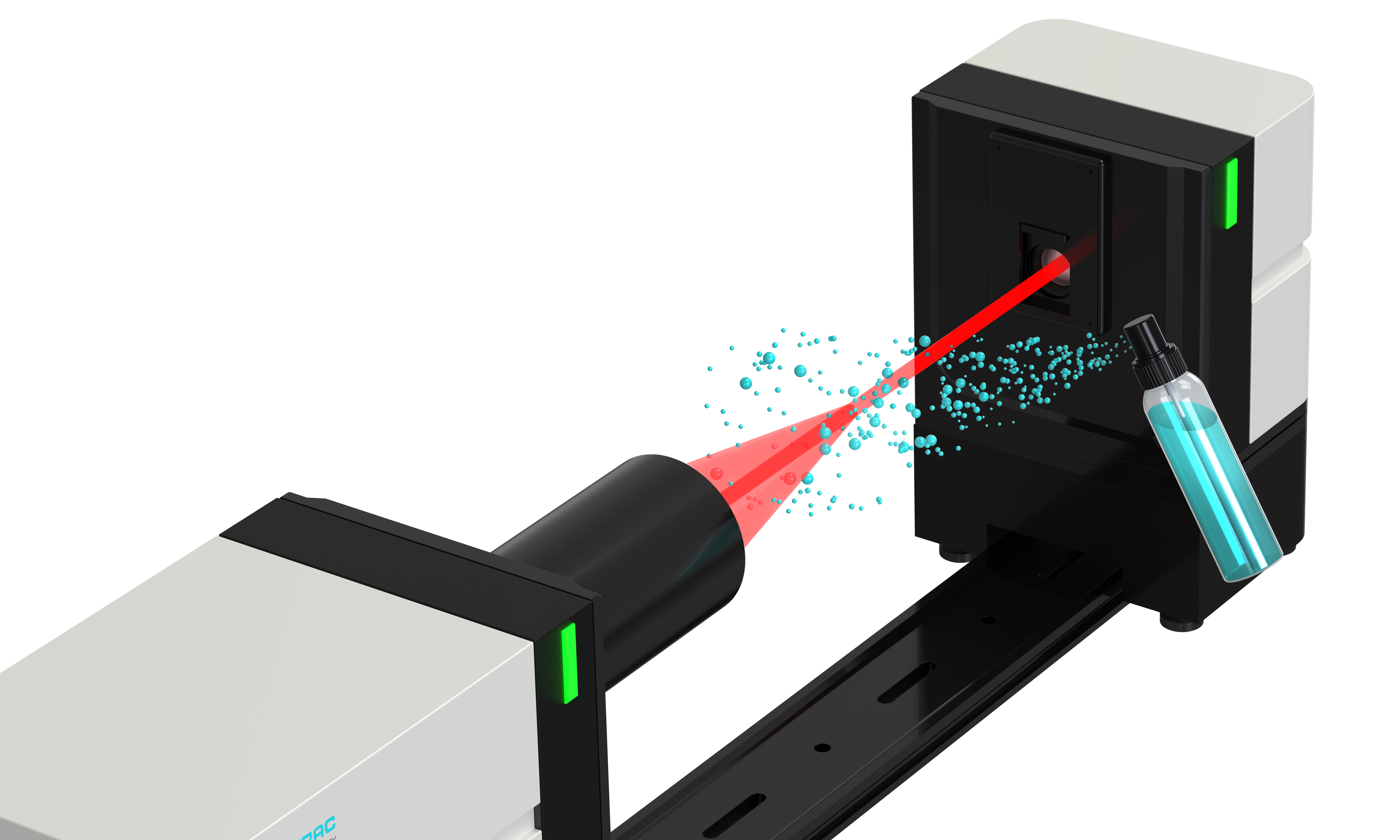

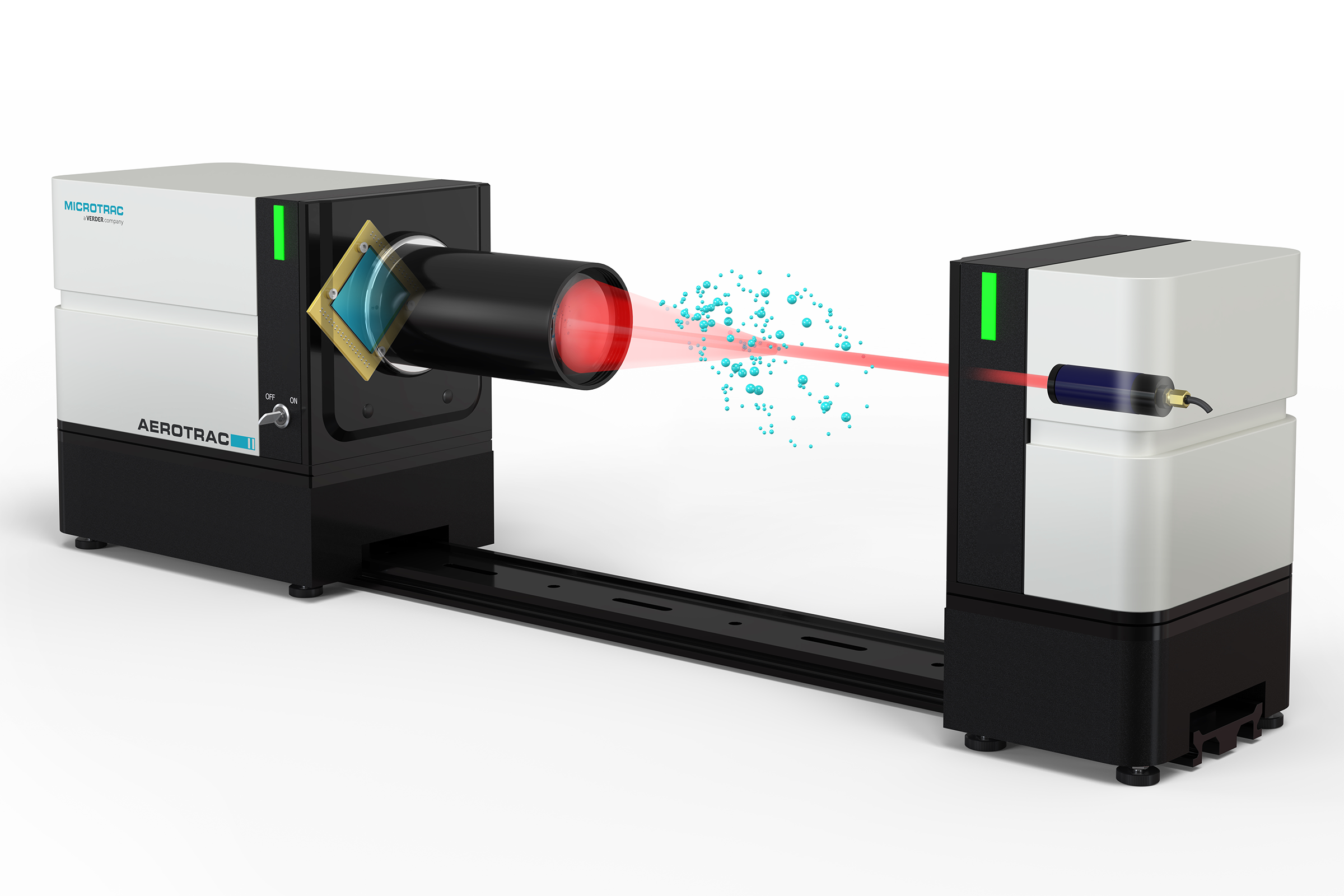

Usando a metodologia bem estabelecida da Difração de laser, o Aerotrac II permite que os profissionais meçam facilmente aerossóis, névoas ou sprays direcionados a um feixe de laser. A luz dispersa pelo material é detectada e convertida em dados de distribuição de tamanho de partícula.
Spray particle & spray droplet size analyzer AEROTRAC II Medição Avançada, Complexidade Zero
- Tecnologia de difração de laser utilizando difração de Fraunhofer e compensação de Mie para partículas transparentes. De acordo com a norma ISO 13320:2020
- Laser semicondutor para longevidade e segurança. Comprimento de onda: 635nm, saída: 3.5mW, classe 3R
- Detector: detector de anel de 32 elementos com função de ajuste automático de eixo óptico
- Faixa de medição de 0,1 a 2000 micrômetros
- Medindo intervalos de 0,02 a 500 msecs proporcionando precisão incomparável
- Medições contínuas de alta precisão para partículas em movimento à velocidade do som
- Modos de medição selecionáveis, manual, automatizado ou remoto
- Recurso de correção de dispersão múltipla garantindo a integridade da medição
- Pacote de validação completo de IQ / OQ em conformidade com as diretrizes FDA 21 CFR Parte II e USP 1058
Spray particle & spray droplet size analyzer AEROTRAC II Acessórios e opções
O Aerotrac II vem com uma ampla gama de acessórios projetados para suportar uma grande variedade de aplicações, entregando versatilidade, confiabilidade e desempenho para cada necessidade do usuário.

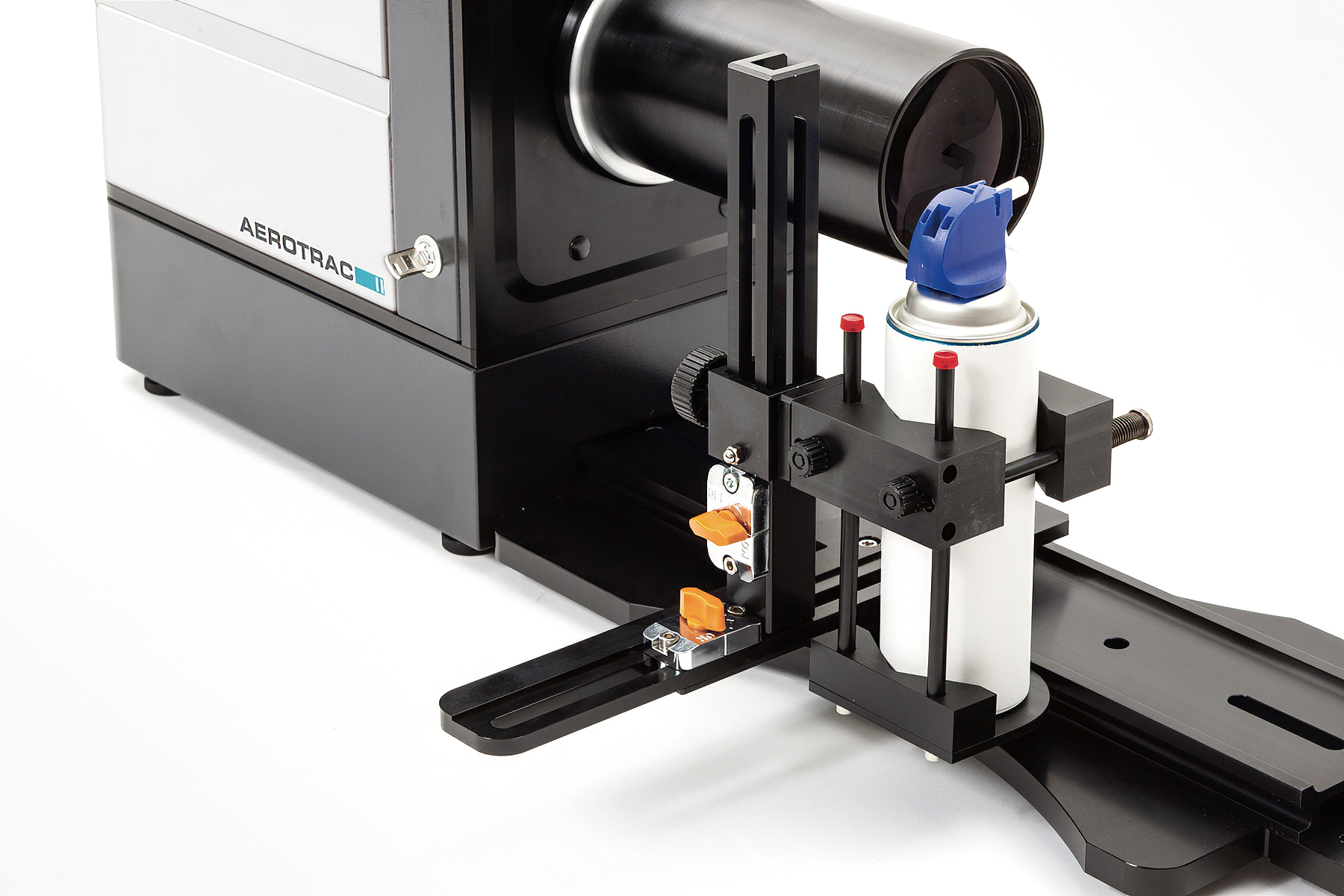

Projetado para acomodar diferentes dispositivos de pulverização, o acessório fornece consistência na medição das eficiências de pulverização em várias distâncias.

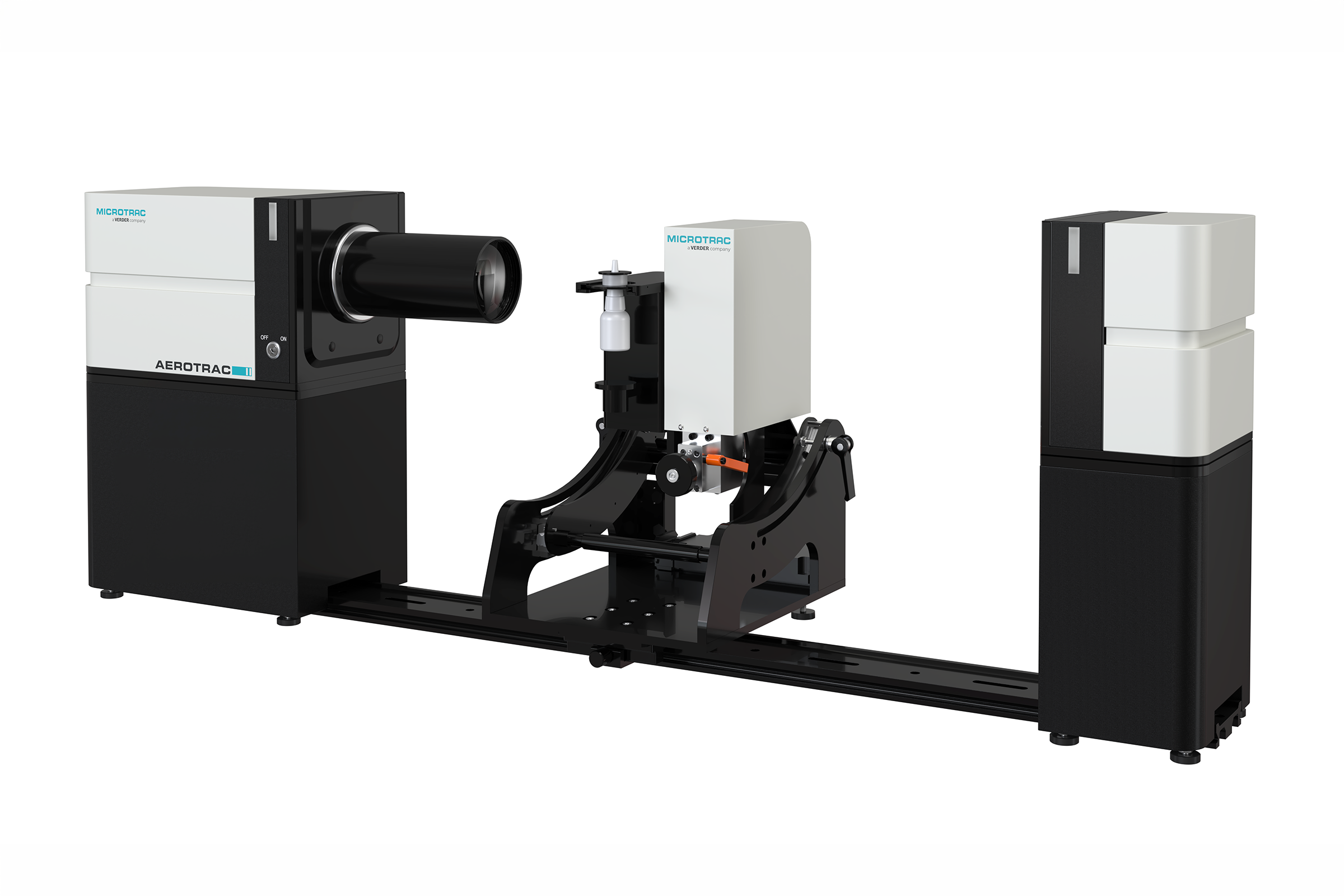

Muitos medicamentos são administrados por meio de sprays nasais. A atomização do spray é fundamental para administrar uma dosagem que pode ser facilmente absorvida nas passagens nasais. O acessório do spray nasal posiciona o dispositivo e fornece um movimento consistente para determinar a qualidade do dispositivo de spray.

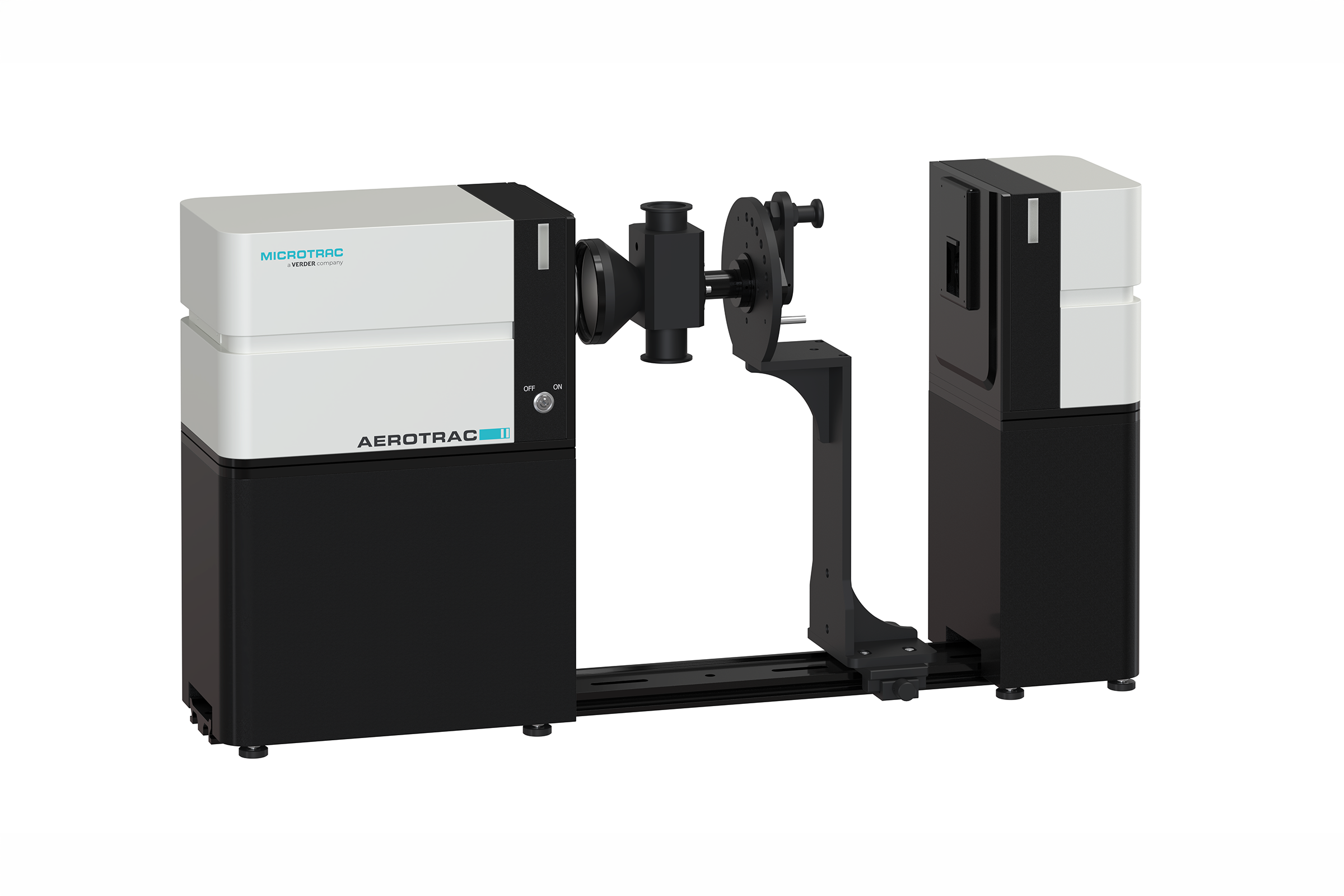

Nebulizadores geram névoas finas de gotículas no ar. O acessório Nebulizador AEROTRAC II entrega a névoa ao laser para medição do tamanho da gota.

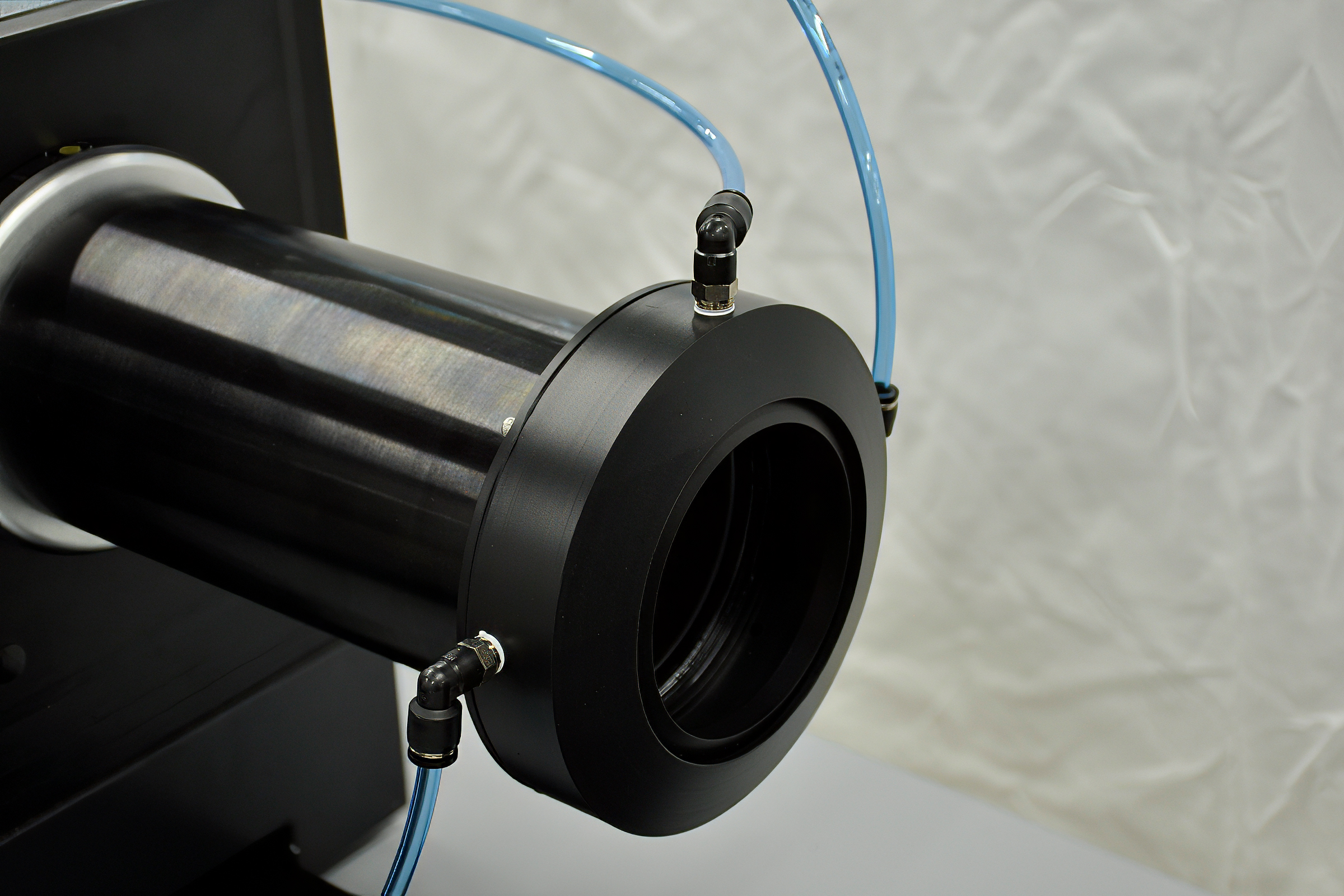

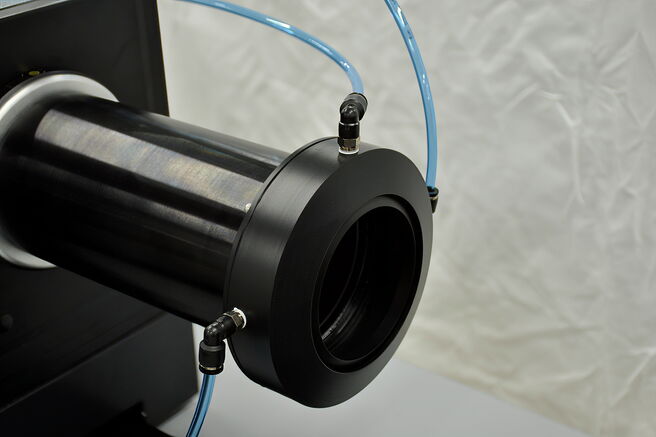

A contaminação da lente coletora pode levar a medições inconsistentes e errôneas. O acessório de purga de ar utiliza ar comprimido para fornecer uma "cortina de ar" protetora, garantindo que nenhuma gota estranha cubra a lente. Além de direcionar o ar para longe da superfície da lente, ele também direciona quaisquer gotas ou pós soltos na direção em que o spray viaja através da zona de medição.

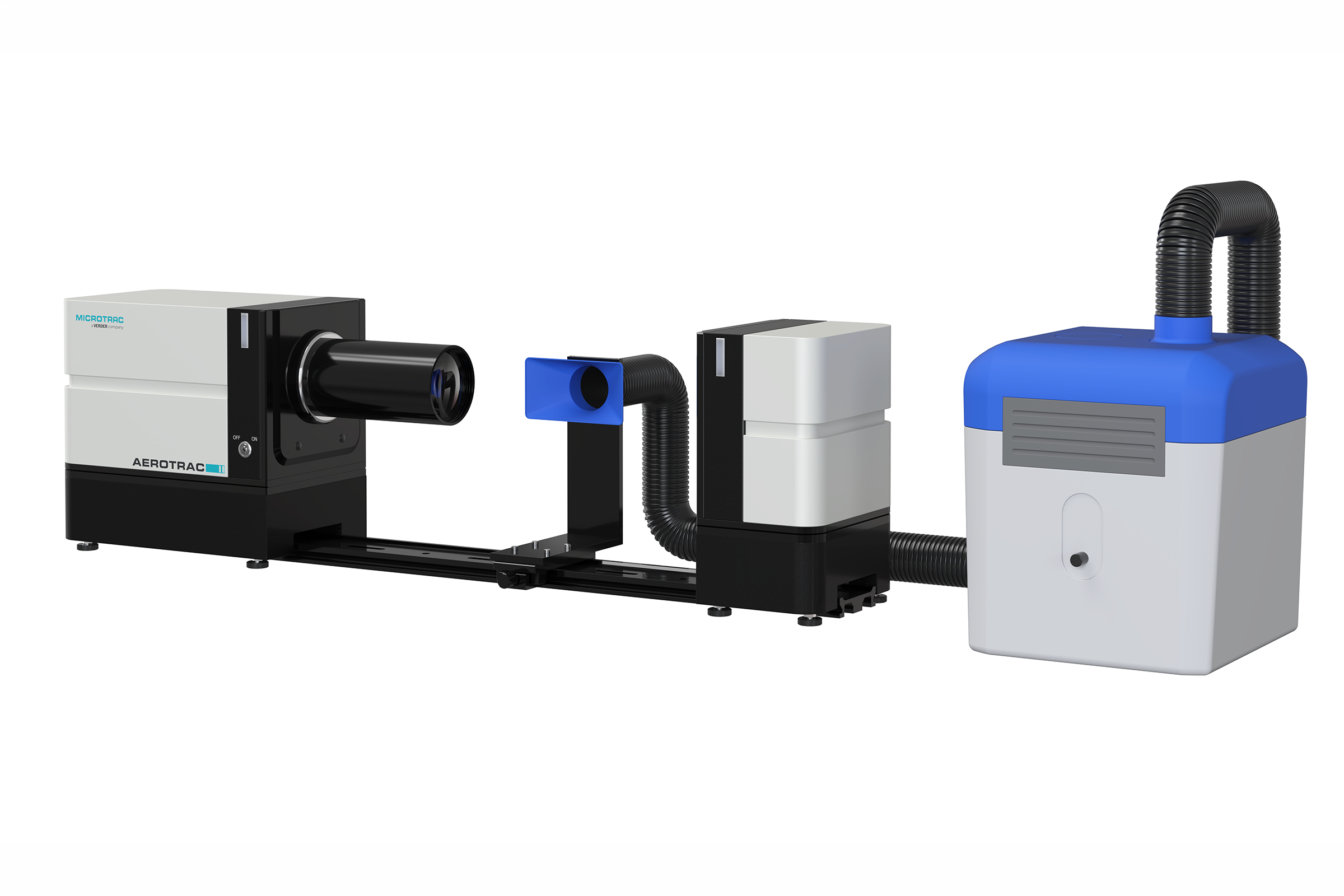

Para garantir que a área do laboratório permaneça livre de amostras perigosas, o dispositivo extrator coleta o material pulverizado direcionado através da zona de medição. O dispositivo pode ser configurado para até 3 níveis de extração, dependendo da natureza do material que está sendo medido.
Além de medir sprays, aerossóis e névoas, o Aerotrac II pode ser configurado como um analisador de tamanho de partículas por difração de laser para medir materiais dispersos em um fluido. A dispersão é introduzida na célula de fração, que está posicionada no caminho do laser. Um agitador magnético mantém o material em suspensão para garantir uma medição consistente.

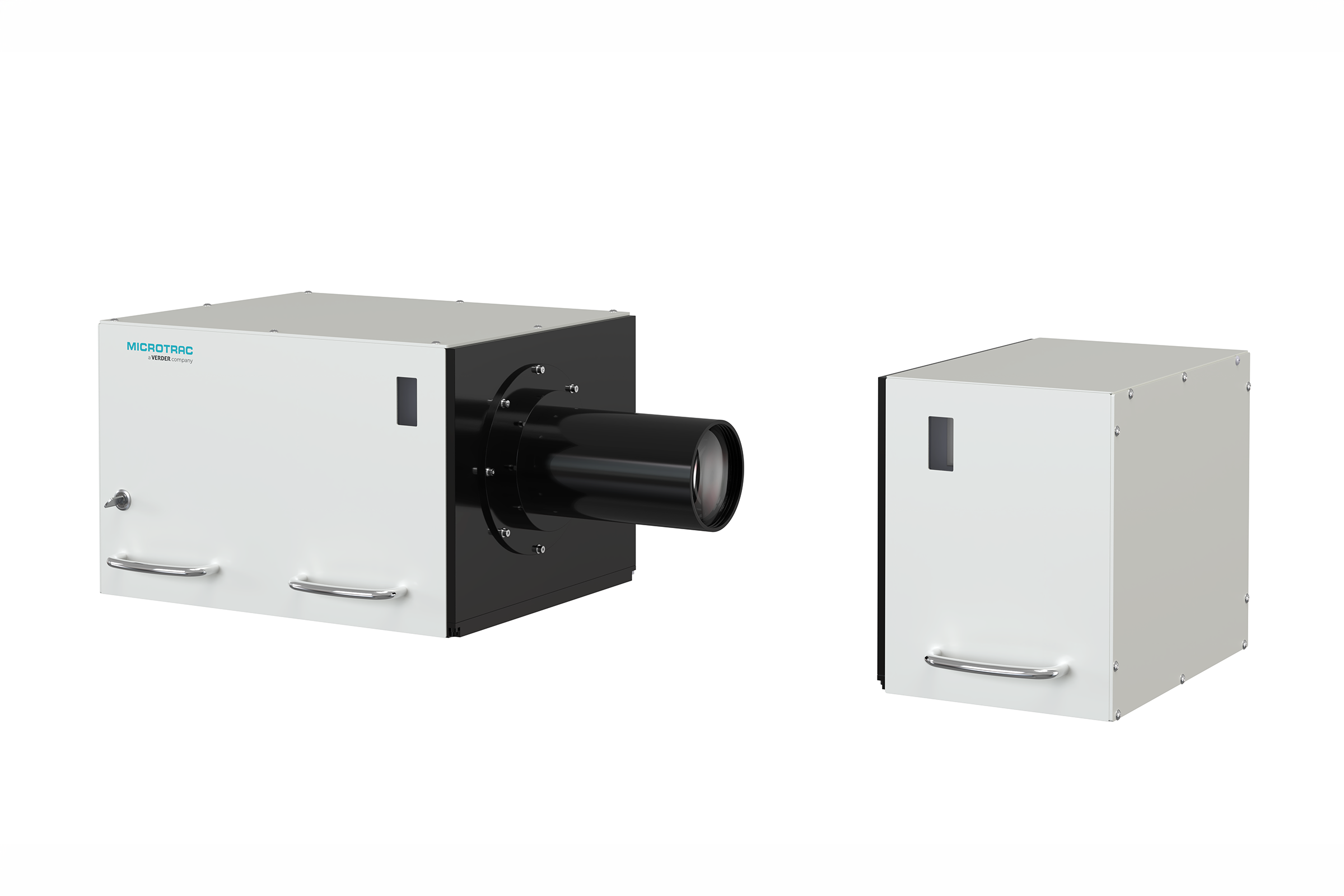

O acessório IP65 fornece proteção total contra poeira e entrada de água nas unidades a laser e do detector do sistema. Os invólucros atendem a todos os requisitos da classificação de proteção IP65.
Spray particle & spray droplet size analyzer AEROTRAC II Aplicações Típicas
O AEROTRAC II pode ser usado em uma ampla variedade de campos, inclusive de gotículas de injetores, nebulizadores, inseticidas, loções, umidificadores, separadores de névoa, tintas em pó e vários pós.
Injetores de Combustível
Sprays Nasais

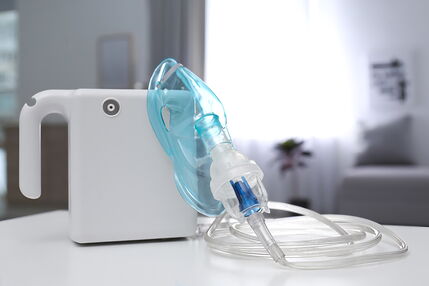

Nebulizadores
Pulverização de Culturas
vernizes
aerossóis
Para encontrar a melhor solução para a sua demanda de caracterização de partículas, visite o nosso banco de dados de aplicações.

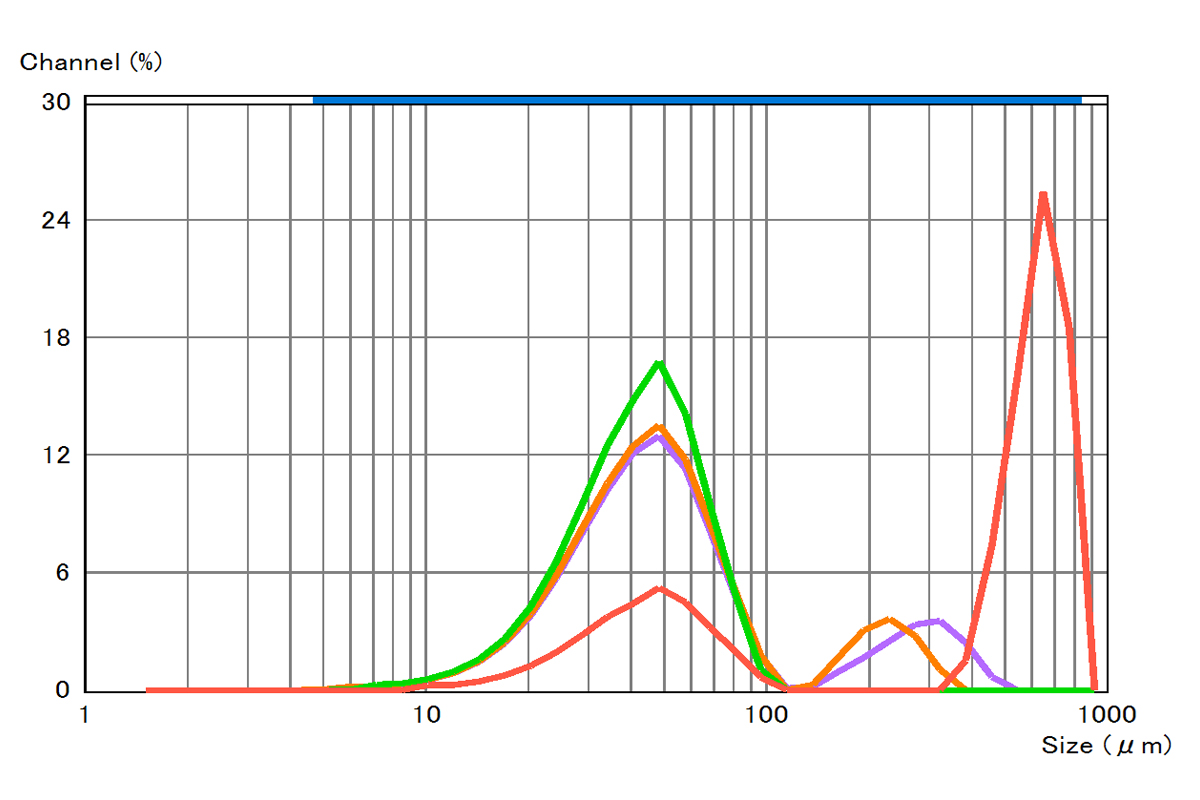

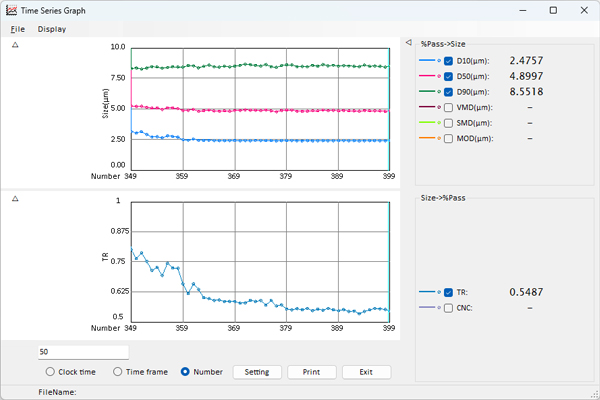

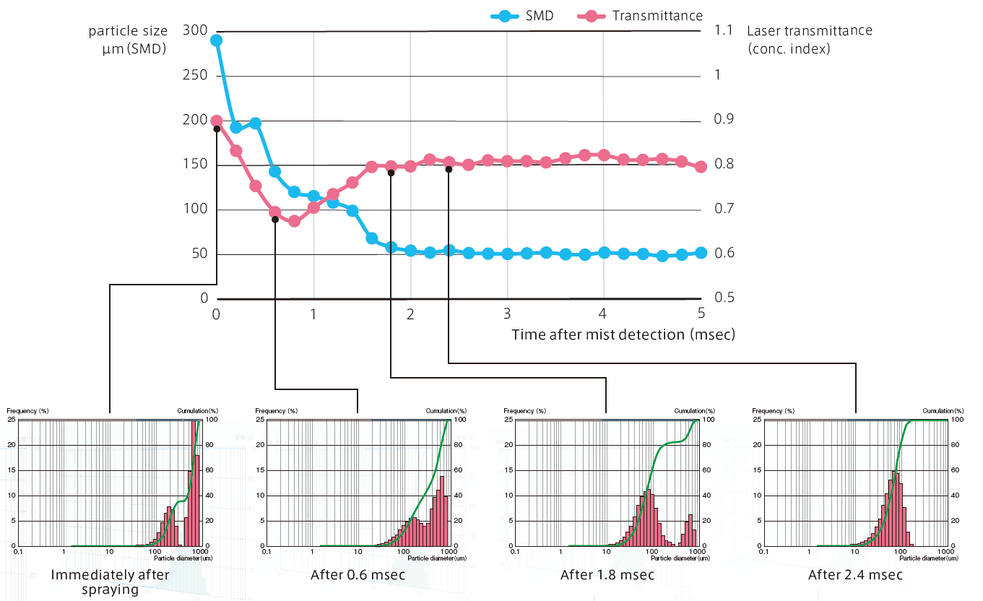

Exemplos de Medição Análise de variação temporal de névoa de spray
Neste exemplo, uma névoa fina é injetada através da zona de medição do Aerotrac II. À medida que o spray começa a interagir com o laser, a atenuação (ou transmitância) do laser inicialmente diminui. A transmitância do laser é uma medida da concentração do spray. O instrumento tem a capacidade de fazer medições em intervalos muito rápidos (entre 0,02 e 500 msecs). Neste caso, fazemos medições imediatamente após a pulverização e depois em intervalos de 0,6, 1,8 e 2,4 msec. Ao rastrear a concentração em relação ao tamanho da partícula (ou gota), vemos que o spray inicial gera grandes gotas de até 300 mícrons imediatamente após a pulverização, antes de gradualmente se estabelecer em uma névoa fina de 50 mícrons após cerca de 2,4 msecs.

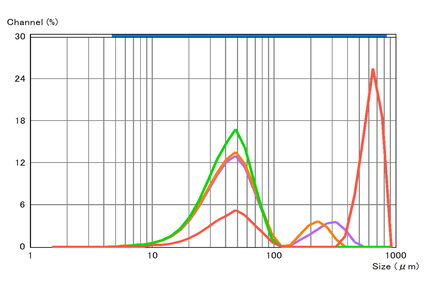

Spray particle & spray droplet size analyzer AEROTRAC II Software

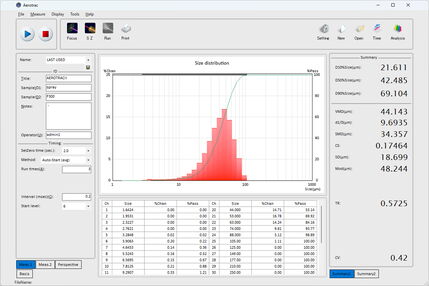

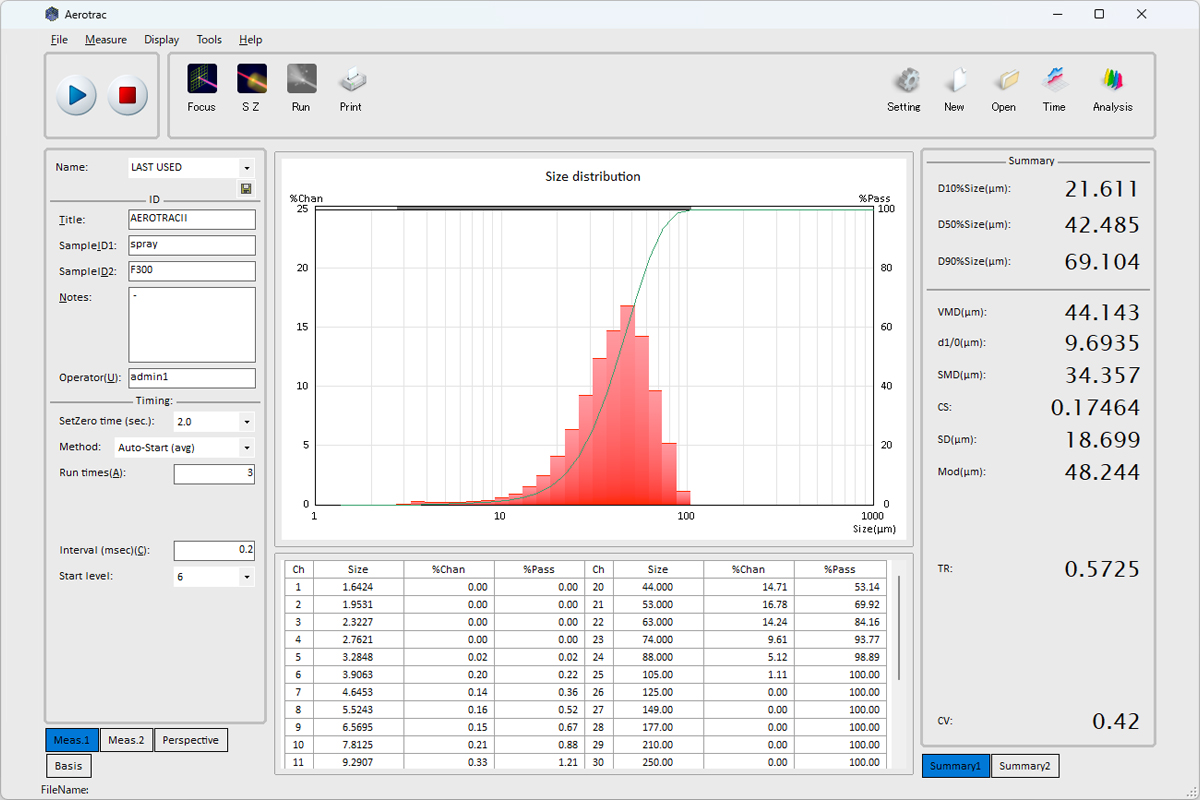

O Aerotrac II utiliza uma plataforma de software DMS dedicada, permitindo ao usuário medir, salvar, recuperar, exportar e processar dados. O software é totalmente compatível com os protocolos da 21 CFR Parte 11.
Spray particle & spray droplet size analyzer AEROTRAC II Dados Técnicos
| Princípio de medição | Difração de laser |
|---|---|
| Faixa de medição | Lente F100: 0,5 a 350 µm F300lens: Lente de 1,4 a 1000 µm F600: 2,8 a 2000 µm |
| Fonte de luz | Semicondutor laser comprimento de onda: 635 nm Output: 3,5 mW classe laser: CLASSE 3R |
| Detetor | Detector de anéis de 32 elementos (com função de ajuste automático do eixo óptico |
| Tempo de medição | Medição de pulverização: 0,02 a 500 msec Continuidade da medição: 1 a 600 seg |
| Número de medidas | Medição de pulverização: 1 a 100 vezes Continuidade da medição: 1 a 9.999 vezes |
| Dados | Distribuição granulométrica (freqüência/cúmulo), dados resumidos (D50% de tamanho da partícula, SMD, diâmetro do modo, etc.) índice de densidade |
| Sample Cell | Material: Vidro Tempax (com revestimento) Capacidade: 5 a 7 ml |
| Condições ambientais | Temperatura ambiente: 10 a 35 °C Aumidade ambiente: 20 a 80% H.R. (sem condensação) |
| alimentação elétrica | 85 a 264 VAC, 47 a 63 hz |
| Dimensões (L x A x P) | Módulo de emissão leve: 170 × 230 × 240 mm Módulo de detecção: 595 × 230 × 240 mm Para módulos conectados (opcional): 1000 × 230 × 340 mm, 27 kg |
| Peso | Módulo de emissão leve: 5,5 kg Módulo de detecção: 11,5 kg (com lente F300 acoplada) Para módulos conectados (opção): 27 kg |
| Unidade operacional | PC Windows (incluindo PC portátil) |
Spray particle & spray droplet size analyzer AEROTRAC II Downloads

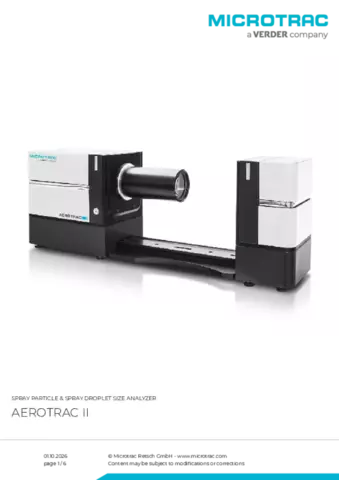

Product data sheet Aerotrac II
