Spray particle & spray droplet size analyzer AEROTRAC II
Vanaf het moment dat we onze dag beginnen, spelen aerosolisatie producten stil een rol in talloze routines. Een snelle spuitbeurt deodorant, een mist van huishoudelijke reiniger, een busje luchtverfrisser, of een fijne cosmetische spray - deze bekende handelingen zijn afhankelijk van nauwkeurig gecontroleerde deeltjes die in de lucht worden verspreid. In verschillende sectoren, van persoonlijke verzorging en gezondheidszorg tot productie en milieubeheer, zijn aerosolen, spuitbussen en mist essentieel voor het efficiënt, gelijkmatig en veilig afleveren van stoffen.
Toch schuilt achter dit dagelijkse gemak een complexe wereld van deeltjesgedrag, concentratie en consistentie. De grootte, verdeling en concentratie van aerosolisatie materialen heeft een directe invloed op de productprestaties, veiligheid en naleving van regelgeving. Het begrijpen en meten van deze kenmerken is cruciaal - niet alleen om kwaliteit en betrouwbaarheid te waarborgen, maar ook om gebruikers en omgevingen te beschermen.
Met behulp van de goed gevestigde methode van Laser Diffractie, stelt de Aerotrac II professionals in staat om gemakkelijk aerosolen, misten of spuitbussen te meten die langs een laserstraal worden gericht. Het door het materiaal verstrooide licht wordt gedetecteerd en omgezet in gegevens over de deeltjesgrootteverdeling.
Spray particle & spray droplet size analyzer AEROTRAC II Geavanceerde Meting, Nul Complexiteit
- Laser Diffractie technologie gebruikmakend van Fraunhofer diffractie en Mie-compensatie voor transparante deeltjes. Conform ISO 13320:2020 standaard
- Semiconductor laser voor levensduur en veiligheid. Golflengte: 635nm, output: 3.5mW, klasse 3R
- Detector: 32-element ringdetector met automatische optische asaanpassingsfunctie
- Meetbereik van 0,1 tot 2000 micronen
- Meetperioden van 0,02 tot 500 ms met ongeëvenaarde precisie
- Hoge precisie continue metingen van deeltjes die met de geluidssnelheid bewegen
- Selecteerbare meetmodi, handmatig, geautomatiseerd of op afstand
- Correctiefunctie voor meervoudige verstrooiing die de integriteit van de meting waarborgt
- Volledig IQ/OQ validatiepakket conform FDA 21 CFR Part II en USP 1058 richtlijnen
Spray particle & spray droplet size analyzer AEROTRAC II Toebehoren en Opties
De Aerotrac II wordt geleverd met een uitgebreid assortiment accessoires ontworpen om een breed scala aan toepassingen te ondersteunen, en biedt veelzijdigheid, betrouwbaarheid en prestaties voor elke gebruikersvereiste.
Ontworpen om verschillende spuitapparaten te accommoderen, zorgt het accessoire voor consistentie bij het meten van spuitefficiënties op verschillende afstanden.
Veel medicijnen worden via neussprays toegediend. De atomisatie van de spray is cruciaal om een dosering af te leveren die gemakkelijk in de neusholtes kan worden opgenomen. Het neussprayaccessoire positioneert het apparaat en zorgt voor een consistente slag om de kwaliteit van het spraysysteem te bepalen.
Nebulisatoren genereren fijne mistjes van druppeltjes in de lucht. De AEROTRAC II Nebulizer-accessoire levert de mist aan de laser voor de meting van de druppelgrootte.
Contaminatie van de verzamellens kan leiden tot inconsistentie en foutieve metingen. Het luchtspoelaccessoire gebruikt sam":d lucht om een beschermende "luchtgordijn" te creëren om ervoor te zorgen dat geen vreemde druppels de lens bedekken. Naast lucht van de lensoppervlakte af te leiden, leidt het ook eventuele losse druppels of poeder in de richting waar de sproeier door de meetzone beweegt.
Om ervoor te zorgen dat het laboratoriumgebied vrij blijft van gevaarlijke monsters, verzamelt het afzuigapparaat gesproeid materiaal dat over de meetzone wordt gericht. Het apparaat kan worden ingesteld op maximaal 3 extractieniveaus, afhankelijk van de aard van het gemeten materiaal.
Naast het meten van spuiten, aerosolen en mist, kan de Aerotrac II worden geconfigureerd als een Laser Diffractie deeltjesgrootte-analysator om materialen te meten die in een vloeistof zijn gedispergeerd. De dispersie wordt in de fractiecel gebracht, die in het laserpad is gepositioneerd. Een magneetstamper houdt het materiaal in suspensie om een consistente meting te garanderen.
Het IP65-accessoire biedt volledige bescherming tegen stof- en waterindringing in de laser- en detectorunits van het systeem. De behuizingen voldoen aan alle vereisten van de IP65 beschermingsgraad.
Spray particle & spray droplet size analyzer AEROTRAC II Typische Toepassingen
AEROTRAC II can be used in a wide variety of fields, including droplets from injectors, nebulizers, insecticides, lotions, humidifiers, mist separators, powder paint and various powders.
Brandstofinjectoren
Neussprays
Nebulisatoren
Gewasbesproeiing
lakken
aerosols
Om de beste oplossing te vinden voor uw deeltjes-karakterisatie behoeften, kunt u onze toepassingsdatabase consulteren.
Meet Voorbeelden Analyse van tijdelijke wijziging van spuitnevel (mist)
In dit voorbeeld wordt er een fijne sproeimist geïnjecteerd over de meetzone van de Aerotrac II. Terwijl de sproeimist begint te interageren met de laser, neemt de laserattenuatie (of transmissie) aanvankelijk af. De lasertransmissie is een maat voor de sproeiconcentratie. Het instrument kan met zeer snelle intervallen metingen uitvoeren (tussen 0,02 en 500 msec). In dit geval nemen we metingen onmiddellijk na het sproeien en vervolgens met intervallen van 0,6, 1,8 en 2,4 msec. Door de concentratie te volgen ten opzichte van de deeltjes- (of druppel) grootte, zien we dat de initiële sproeimist grote druppels genereert tot 300 micron direct na het sproeien, voordat deze geleidelijk overgaat in een fijne mist van 50 micron na ongeveer 2,4 msec.
Spray particle & spray droplet size analyzer AEROTRAC II Software
Aerotrac II gebruikt een toegewijde DMS-softwareplatform waarmee de gebruiker gegevens kan meten, opslaan, ophalen, exporteren en verwerken. De software is volledig compatibel met 21 CFR Part 11 protocollen.
Spray particle & spray droplet size analyzer AEROTRAC II Technische Gegevens
| Meetprincipe | Laser diffractie |
|---|---|
| Meetbereik | F100 lens: 0.5 to 350 µm F300lens: 1.4 to 1000 µm F600 lens: 2.8 to 2000 µm |
| Lichtbron | Semiconductor laser Wavelength: 635 nm Output: 3.5 mW Laser class: CLASS 3R |
| Detector | 32-element ring detector (with automatic optical axis adjustment function |
| Meetduur | Spray measurement: 0.02 to 500 msec Continous measurement: 1 to 600 sec |
| Number of measurements | Spray measurement: 1 to 100 times Continous measurement: 1 to 9,999 times |
| Gegevens | Particle size distribution (frequency/cumulation), summary data (D50% particle size, SMD, mode diameter etc.) density index |
| Sample Cell | Material: Tempax glass (with coating) Capacity: 5 to 7 ml |
| Omgevingsfactoren | Ambient temperature: 10 to 35 °C Ambient humidity: 20 to 80% R.H. (no condensation) |
| Eisen vermogen | 85 to 264 VAC, 47 to 63 hz |
| Afmetingen (B x H x D) | Light emission module: 170 × 230 × 240 mm Detection module: 595 × 230 × 240 mm For connected modules (option): 1000 × 230 × 340 mm, 27 kg |
| Gewicht | Light emission module: 5.5 kg Detection module: 11.5 kg (with F300 lens attached) For connected modules (option): 27 kg |
| Bedieningseenheid | Windows PC (including laptop PC) |
Spray particle & spray droplet size analyzer AEROTRAC II Downloads

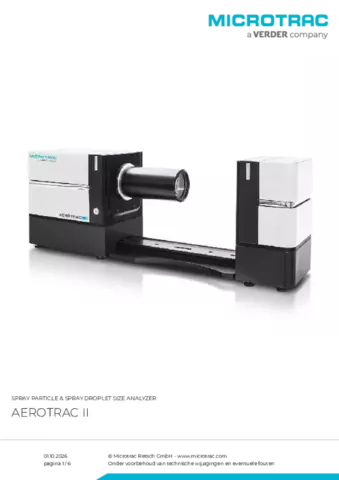

Productinformatieblad Aerotrac II
