Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II
Dès le début de notre journée, les produits aérosolisés jouent un rôle discret dans d'innombrables routines. Un rapide spray de déodorant, une brume de nettoyant ménager, une bouffée de désodorisant ou un fin spray cosmétique - ces actions familières reposent sur des particules précisément contrôlées dispersées dans l'air. Dans de nombreuses industries, des soins personnels et la santé à la fabrication et à la gestion environnementale, les aérosols, les sprays et les brumes sont essentiels pour délivrer des substances de manière efficace, uniforme et sûre.
Pourtant, derrière cette commodité quotidienne se cache un monde complexe de comportement des particules, de concentration et de consistance. La taille, la distribution et la concentration des matériaux aérosolisés ont un impact direct sur la performance, la sécurité et la conformité réglementaire des produits. Comprendre et mesurer ces caractéristiques est essentiel - non seulement pour garantir la qualité et la fiabilité, mais aussi pour protéger les utilisateurs et l'environnement.
En utilisant la méthodologie bien établie de la Diffraction laser, l'Aerotrac II permet aux praticiens de mesurer facilement les aérosols, les brumes ou les sprays dirigés devant un faisceau laser. La lumière diffusée par le matériau est détectée et convertie en données de distribution granulométrique.
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Mesure avancée, complexité zéro
- Technologie de diffraction laser utilisant la diffraction de Fraunhofer et la compensation de Mie pour les particules transparentes. Conformément à la norme ISO 13320:2020
- Laser à semi-conducteur pour la longévité et la sécurité. Longueur d'onde : 635nm, sortie : 3,5mW, classe 3R
- Détecteur : détecteur annulaire de 32 éléments avec fonction d'ajustement automatique de l'axe optique
- Plage de mesure de 0,1 à 2000 microns
- Mesure d'intervalles de 0,02 à 500 ms offrant une précision inégalée
- Mesures continues de haute précision pour les particules se déplaçant à la vitesse du son
- Modes de mesure sélectionnables, manuel, automatisé ou à distance
- Fonction de correction de diffusion multiple assurant l'intégrité de la mesure
- Dossier de validation complet IQ / OQ conforme aux directives FDA 21 CFR Partie II et USP 1058
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Accessoires et options
L'Aerotrac II est livré avec une gamme complète d'accessoires conçus pour prendre en charge une grande variété d'applications, offrant polyvalence, fiabilité et performance pour chaque besoin de l'utilisateur.
Conçu pour accueillir différents dispositifs de pulvérisation, l'accessoire assure la cohérence dans la mesure des rendements de pulvérisation à différentes distances.
De nombreux médicaments sont délivrés par des sprays nasaux. L'atomisation du spray est essentielle pour délivrer une dose qui peut être facilement absorbée dans les voies nasales. L'accessoire de spray nasal positionne l'appareil et fournit une poussée constante pour déterminer la qualité du dispositif de pulvérisation.
Les nébuliseurs génèrent de fines brumes de gouttelettes dans l'air. L'accessoire nébuliseur Aerotrac II délivre la brume au laser pour la mesure de la taille des gouttelettes.
La contamination de la lentille collectrice peut entraîner des mesures incohérentes et erronées. L'accessoire de purge à air utilise de l'air comprimé pour fournir un « rideau d'air » protecteur afin de garantir qu'aucun gouttelette parasite ne recouvre la lentille. En plus de diriger l'air loin de la surface de la lentille, il dirige également toute gouttelette ou poudre errante dans la direction du trajet du spray à travers la zone de mesure.
Pour garantir que la zone du laboratoire reste exempte d'échantillons dangereux, le dispositif d'extraction collecte le matériel pulvérisé dirigé à travers la zone de mesure. Le dispositif peut être réglé sur jusqu'à 3 niveaux d'extraction en fonction de la nature du matériel mesuré.
En mesurant également les pulvérisations, les aérosols et les brumes, l'Aerotrac II peut être configuré comme un analyseur de taille de particules par diffraction laser pour mesurer les matériaux dispersés dans un fluide. La dispersion est introduite dans la cellule de fractionnement qui est positionnée dans le faisceau laser. Un agitateur magnétique maintient le matériau en suspension pour assurer une mesure constante.
L'accessoire IP65 offre une protection totale contre la poussière et l'infiltration d'eau dans les unités laser et détecteur du système. Les boîtiers répondent à toutes les exigences de la classification de protection IP65.
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Applications typiques
L'AEROTRAC II peut être utilisé dans une grande variété de domaines, y compris les gouttelettes d'injecteurs, de nébuliseurs, d'insecticides, de lotions, d'humidificateurs, de séparateurs de brouillard, de peinture en poudre et de diverses poudres.
Injecteurs de carburant
Sprays nasaux
Inhalateurs nébuliseurs
Pulvérisation de cultures
peintures
aérosols
Pour trouver la meilleure solution à vos besoins de caractérisation des particules, visitez notre base de données d'applications.
Exemples de mesures Analyse de la variation temporelle d´un brouillard de pulvérisé
Dans cet exemple, un fine brouillard pulvérisé est injecté à travers la zone de mesure de l'Aerotrac II. Au début de l'interaction du brouillard avec le laser, l'atténuation (ou la transmittance) du laser diminue. La transmittance laser est une mesure de la concentration du brouillard. L'instrument a la capacité d'effectuer des mesures à des intervalles très rapides (entre 0,02 et 500 msec). Dans ce cas, nous prenons des mesures immédiatement après la pulvérisation, puis à des intervalles de 0,6, 1,8 et 2,4 msec. En suivant la concentration par rapport à la taille des particules (ou des gouttelettes), nous constatons que le brouillard initial génère de grosses gouttelettes jusqu'à 300 microns immédiatement après la pulvérisation avant de se stabiliser progressivement en un fine brouillard de 50 microns après environ 2,4 msec.
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Logiciel
Aerotrac II utilise une plateforme logicielle DMS dédiée permettant à l'utilisateur de mesurer, enregistrer, rappeler, exporter et traiter les données. Le logiciel est entièrement compatible avec les protocoles de 21 CFR Part 11.
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Caractéristiques techniques
| Principe de mesure | Diffraction laser |
|---|---|
| Plage de mesure | Objectif F100: 0.5 à 350 µm Objectif F300: 1.4 à 1000 µm Objectif F600: 2.8 à 2000 µm |
| Source lumineuse | Laser à semi-conducteur Longueur d'onde : 635 nm Sortie : 3.5 mW Classe laser : CLASSE 3R |
| Détecteur | Détecteur annulaire à 32 éléments (avec fonction d'ajustement automatique de l'axe optique) |
| Temps de mesure | Mesure de la pulvérisation : 0,02 à 500 msec Mesure continue : 1 à 600 sec |
| Nombre de mesures | Mesure par pulvérisation : 1 à 100 fois Mesure continue : 1 à 9 999 fois |
| Données | Distribution de la taille des particules (fréquence/cumulation), données récapitulatives (D50% taille des particules, SMD, diamètre de mode etc.) indice de densité |
| Sample Cell | Matériau : Verre Tempax (avec revêtement) Capacité : 5 à 7 ml |
| Conditions ambiantes | Température ambiante : 10 à 35 °C Humidité ambiante : 20 à 80% H.R. (sans condensation) |
| Alimentation électrique | 85 à 264 VAC, 47 à 63 hz |
| Dimensions (L x H x P) | Module d'émission de lumière : 170 × 230 × 240 mm Module de détection : 595 × 230 × 240 mm Pour les modules connectés (option) : 1000 × 230 × 340 mm, 27 kg |
| Poids | Module d'émission de lumière : 5,5 kg Module de détection : 11,5 kg (avec lentille F300) Pour les modules connectés (option) : 27 kg |
| Module en opération | PC Windows (inclus PC portable) |
Analyseur de taille de particules & de gouttelettes de pulvérisation AEROTRAC II Téléchargements

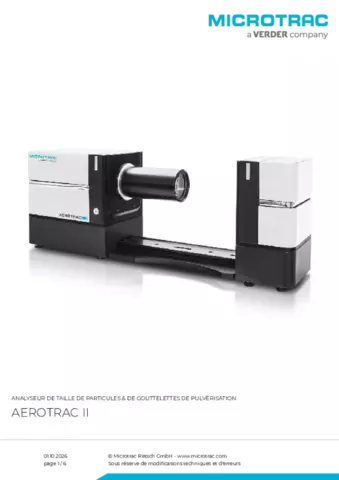

Product Overview
