Анализатор размера частиц распыления и капель распыления AEROTRAC II
С момента начала нашего дня аэрозолированные продукты незаметно играют роль во множестве рутинных действий. Быстрое распыление дезодоранта, туман бытового чистящего средства, взрыв освежителя воздуха или тонкий косметический спрей — эти привычные действия зависят от точно контролируемых частиц, рассеянных в воздухе. В различных отраслях, от личной гигиены и здравоохранения до производства и экологического менеджмента, аэрозоли, спреи и туманы необходимы для эффективной, равномерной и безопасной доставки веществ.
Однако за этим повседневным удобством скрывается сложный мир поведения частиц, концентрации и однородности. Размер, распределение и концентрация аэрозолированных материалов напрямую влияют на производительность продукта, безопасность и соответствие нормативным требованиям. Понимание и измерение этих характеристик имеет решающее значение — не только для обеспечения качества и надежности, но и для защиты пользователей и окружающей среды.
Используя хорошо зарекомендовавшую себя методологию Лазерной Дифракции, Aerotrac II позволяет специалистам легко измерять аэрозоли, туманы или спреи, направленные мимо лазерного луча. Свет, рассеянный материалом, детектируется и преобразуется в данные о распределении по размерам частиц.
Анализатор размера частиц распыления и капель распыления AEROTRAC II Продвинутое измерение, нулевая сложность
- Технология лазерной дифракции с использованием дифракции Фраунгофера и компенсации Ми для прозрачных частиц. В соответствии со стандартом ISO 13320:2020
- Полупроводниковый лазер для долговечности и безопасности. Длина волны: 635 нм, выходная мощность: 3,5 мВт, класс 3R
- Детектор: кольцевой детектор с 32 элементами с функцией автоматической регулировки оптической оси
- Диапазон измерения от 0,1 до 2000 микрон
- Измерение интервалов от 0,02 до 500 мс с непревзойденной точностью
- Высокоточные непрерывные измерения частиц, движущихся со скоростью звука
- Выбираемые режимы измерения: ручной, автоматический или дистанционный
- Функция коррекции множественного рассеяния, обеспечивающая целостность измерений
- Полный пакет валидации IQ / OQ, соответствующий руководствам FDA 21 CFR Part II и USP 1058
Анализатор размера частиц распыления и капель распыления AEROTRAC II Аксессуары и опции
Aerotrac II поставляется с полным набором аксессуаров, разработанных для поддержки широкого спектра применений, обеспечивая универсальность, надежность и производительность для любых потребностей пользователя.
Разработанный для использования с различными распылительными устройствами, этот аксессуар обеспечивает согласованность при измерении эффективности распыления на различных расстояниях.
Многие лекарства доставляются с помощью назальных спреев. Атомизация спрея является ключом к доставке дозы, которая может быть легко всасывана в носовые проходы. Насадка для назального спрея позиционирует устройство и обеспечивает равномерный ход для определения качества спрея.
Небулайзеры генерируют мелкие туманы капель в воздухе. Аксессуар-небулайзер AEROTRAC II доставляет туман к лазеру для измерения размера капель.
Загрязнение собирающей линзы может привести к непоследовательным и ошибочным измерениям. Аксессуар для продувки воздухом использует сжатый воздух для создания защитной «воздушной завесы», чтобы гарантировать, что на линзу не попадут посторонние капли. Помимо направления воздуха от поверхности линзы, он также направляет любые блуждающие капли или порошок в направлении, в котором распыление проходит через измерительную зону.
Чтобы обеспечить отсутствие опасных образцов в лабораторной зоне, экстракционный прибор собирает распыленный материал, направленный через зону измерения. Прибор можно настроить на до 3 уровней экстракции в зависимости от характера измеряемого материала.
Помимо измерения распылений, аэрозолей и туманов, Aerotrac II может быть сконфигурирован как анализатор размера частиц методом лазерной дифракции для измерения материалов, диспергированных в жидкости. Дисперсия вводится в фракционную ячейку, расположенную в лазерном тракте. Магнитный мешалка поддерживает материал в суспензии для обеспечения стабильности измерений.
Аксессуар IP65 обеспечивает полную защиту от проникновения пыли и воды в лазерные и детекторные блоки системы. Корпуса соответствуют всем требованиям степени защиты IP65.
Анализатор размера частиц распыления и капель распыления AEROTRAC II Типичные примеры применения
AEROTRAC II может использоваться в самых разнообразных областях, включая капли из инжекторов, распылителей, инсектицидов, лосьонов, увлажнителей, туманоотделителей, порошковых красок и различных порошков.
Топливные инжекторы
Назальные спреи
Небулайзеры
Обработка полей распылением
краски
аэрозоли
Чтобы найти лучшее решение для вашего применения в определении размера частиц, посетите нашу базу данных применений.
Примеры Измерений Анализ временного изменения аэрозольного тумана
В этом примере в измерительную зону Aerotrac II впрыскивается тонкий распыленный туман. По мере того как распыление начинает взаимодействовать с лазером, лазерное ослабление (или пропускание) сначала уменьшается. Лазерное пропускание является мерой концентрации распыления. Прибор способен проводить измерения с очень быстрыми интервалами (от 0,02 до 500 мс). В данном случае мы проводим измерения сразу после распыления, а затем с интервалами 0,6, 1,8 и 2,4 мс. Отслеживая концентрацию в зависимости от размера частиц (или капель), мы видим, что первоначальный распыл образует крупные капли до 300 микрон сразу после распыления, а затем постепенно переходит в тонкий туман размером 50 микрон примерно через 2,4 мс.
Анализатор размера частиц распыления и капель распыления AEROTRAC II Программное обеспечение
Aerotrac II использует выделенную программную платформу DMS, позволяющую пользователю измерять, сохранять, вызывать, экспортировать и обрабатывать данные. Программное обеспечение полностью совместимо с протоколами 21 CFR Part 11.
Анализатор размера частиц распыления и капель распыления AEROTRAC II Характеристики
| Принцип измерения | Лазерная дифракция |
|---|---|
| Диапазон измерения | Объектив F100: от 0,5 до 350 мкм Объектив F300lens: от 1,4 до 1000 мкм Объектив F600: от 2,8 до 2000 мкм |
| Источник света | Полупроводниковый лазер Длина волны: 635 нм Выход: 3,5 МВт Класс лазера: КЛАСС 3R |
| Детектор | 32-элементный кольцевой детектор (с функцией автоматической регулировки оптической оси |
| Время измерения | Измерение распыления: от 0,02 до 500 мс Непрерывное измерение: от 1 до 600 сек |
| Количество измерений | Измерение распыления: от 1 до 100 раз Непрерывное измерение: от 1 до 9999 раз |
| Данные | Распределение частиц по размерам (частотное/кумулятивное), сводные данные (размер частиц D50%, SMD, диаметр моды и т.д.) индекс плотности |
| Sample Cell | Материал: Tempax стекло (с покрытием) Емкость: от 5 до 7 мл |
| Условия окружающей среды | Температура окружающей среды: от 10 до 35 °C Влажность окружающей среды: от 20 до 80% R. H. (без конденсации) |
| Требование к электропитанию | от 85 до 264 В переменного тока, от 47 до 63 Гц |
| Размеры (Ш x В x Г) | Модуль светового излучения: 170 × 230 × 240 мм Модуль обнаружения: 595 × 230 × 240 мм Для подключенных модулей (опция): 1000 × 230 × 340 мм, 27 кг |
| Вес | Модуль излучения света: 5,5 кг Модуль обнаружения: 11,5 кг (с прикрепленным объективом F300) Для подключенных модулей (опция): 27 кг |
| Прибор | ПК с Windows (включая портативный КОМПЬЮТЕР) |
Анализатор размера частиц распыления и капель распыления AEROTRAC II Скачать
Обзор продукции

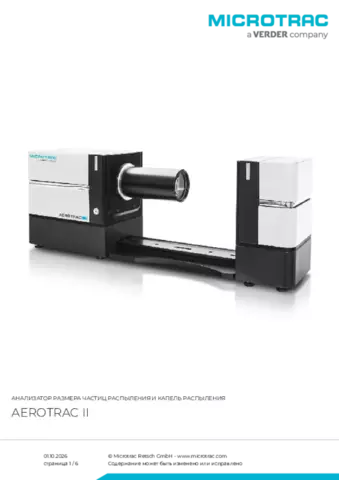

Паспорт изделия Aerotrac II
