Spray szemcsék és cseppek méretanalizátora AEROTRAC II
Amikor elkezdi napunkat, az aeroszolozott termékek csendben játszanak szerepet számtalan rutinban. Egy gyors dezodoráns permet, egy háztartási tisztítószer köd, egy szagmentesítő felpuffatás, vagy egy finom kozmetikai permet – ezek a megszokott műveletek precízen szabályozott részecskékre támaszkodnak, amelyeket a levegőbe szórnak. Az iparágak átfogóan, személyi gondozástól és egészségülettől a gyártásig és a környezetmenedzsmentig, az aeroszolok, permetek és ködök elengedhetetlenek a vegyületek hatékonyan, egyenletesen és biztonságosan átadásához.
Azonban ez a mindennapi kényelem mögött egy összetett részecskebeli viselkedés, koncentráció és konzisztencia világ rejlik. Az aeroszolozott anyagok mérete, eloszlása és koncentrációja közvetlenül befolyásolja a termék teljesítményét, biztonságosságát és szabályozási megfelelőségét. Ezeknek a jellemzőknek a megértése és mérése kritikus – nemcsak a minőség és a megbízhatóság biztosításához, hanem a felhasználók és a környezet védelméhez is.
A Lézerfénydiffrakció jól bevált módszerének használatával az Aerotrac II lehetővé teszi a szakemberek számára, hogy könnyedén mérjék azokat az aeroszolokat, ködöket vagy permeteket, amelyek egy lézersugár mentén haladnak. A anyag által elterített fényet érzékelik és részecskeméret-eloszlási adatokká alakítják.
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Haladó mérés, nulla komplexitás
- Lézerfénydiffrakció technológia, amely Fraunhofer diffrakciót és Mie kompenzációt használ átlátsló részecskék esetén. Az ISO 13320:2020 szabvány szerint
- Semikonduktor lézer a hosszú élettartam és a biztonság érdekében. Hullámhossz: 635nm, kimenet: 3,5mW, 3R osztály
- Detektor: 32 elemű gyűrűdetektor automatikus optikai tengelybeállítási funkcióval
- Méréstávolság 0,1 és 2000 mikron között
- 0,02-esől 500 ms-es mérési intervallumok páratlan pontosságot nyújtanak
- Magas pontosságú folyamatos mérések hangsebességű részecskék esetén
- Választható mérési módok, kézi, automatikus vagy távoli
- Többszörös szórás korrekció funkciója, amely biztosítja a mérési integritást
- Teljes IQ / OQ validációs csomag, megfelel az FDA 21 CFR Part II és USP 1058 irányelveknek
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Tartozékok és kiegészítők
Az Aerotrac II egy átfogó kiegészítősorozatot tartalmaz, amelyet sokféle alkalmazás támogatására terveztek, és minden felhasználói igényhez sokoldalúságot, megbízhatóságot és teljesítményt nyújt.
A különböző permetező eszközökre tervezve, a kiegészítő konzisztenciát biztosít a permetlény hatékonyságának mérésekor különböző távolságokon.
Sok gyógyszert orr permetekkel adnak. A permet atomizálása kulcsfontosságú ahhoz, hogy olyan dózist adjanak ki, amelyet könnyen felszívódhat az orrfolyatokban. Az orr permet melléklet rögzíti a készüléket és biztosít egy konzisztens mozgást a permet készülék minőségének meghatározásához.
A nebulizátorok finom porlasztású cseppekkel ágaznak a levegőben. Az AEROTRAC II nebulizátor kiegészítő a porlasztát a lézerszerekhez szállítja a cseppméret mérése céljából.
A gyűjtő lencse szennyeződése okozhat egyenetlen és hibás méréseket. A levegőpurgegumi használja a nyomott levegőt, hogy védő „levegőhálózatot” biztosítson, biztosítva, hogy semmilyen külső csepp ne borítsa a lencsét. Az, hogy elvezeti a levegőt a lencse felületéről, úgy irányítja az esetleges cseppeket vagy porokat is abba a irányba, ahonnan a permet a mérési zónáson keresztül halad.
A laboratóriumi terület veszélyes minták felszabadítását biztosítani, a szívó készülék felvételi anyagot gyűjt a mérési zónán át szóródó anyagot. A készüléket a mért anyag jellegétől függően akár 3 szívási szintre is állíthatják be.
Mivel permeteket, aerosolt és ködöt is mér, az Aerotrac II konfigurálható Lézerfénydiffrakció részecskeméretmérővé, hogy mérje a folyadékban elterjedt anyagokat. A szóródást a frakcionációs cellába juttatják, amely a lézerrutakon belül helyezkedik el. Egy mágneses keverő tartja a anyagot a suspencióban, hogy konzisztens mérést biztosítson.
Az IP65 kiegészítő teljes védelmet nyújt a por és víz bejutásával szemben a rendszer lézer- és detektor egységei számára. A házak megfelelnek az IP65 védelem követelményeinek.
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Tipikus alkalmazások
AEROTRAC II sok területen alkalmazható, pl. injektorok, porlasztók, rovarirtók, oldatok, légnedvesítők, páraleválasztók cseppjei ill. porfestékek és egyéb porok szemcséi jellemzésére.
Üzemanyag-injektorok
Orrnyomásos permetek
Nebulizátorok
Sorozatos permetezés
festékek
aeroszol
Látogassa meg Alkalmazási adatbankunkat a szemcseanalízis legjobb megoldása érdekében!
Mérési példák Spray köd időbeli változása analízise
Ebben a példában egy finom porlasztás kerül bejuttatásra az Aerotrac II mérési zónája átmenetében. Ahogy a porlasztás interakcióba lép a lézerrel, a lézer elnyelés (vagy átengedési) kezdetben csökken. A lézer átengedése a porlasztás koncentrációjának mérése. A mérőeszköz képes nagyon gyors intervallumokban végezni méréseket (0,02 és 500 msec között). Ebben az esetben azonnal, a porlasztás után, majd 0,6, 1,8 és 2,4 msec közötti intervallumokban végeztünk méréseket. A koncentráció követése a részecske (vagy csepp) méretével szemben azt mutatja, hogy a kezdeti porlasztás nagy cseppeket generál 300 mikronig a porlasztás után közvetlenül, mielőtt körülbelül 2,4 msec után fokozatosan finom 50 mikronos porlasztássá csökkenne.
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Szoftver
Az Aerotrac II egy dedikált DMS szoftverplatformát használ, amely lehetővé teszi a felhasználó számára, hogy mérje, mentse, hívja vissza, exportálja és feldolgozza az adatokat. A szoftver teljes mértékben kompatibilis a 21 CFR Part 11 protokollokkal.
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Műszaki adatok
| Mérési elv | Lézerfényszórás (diffrakció) |
|---|---|
| Méréstartomány | F100 objektív: 0,5 - 350 µm F300 objekív: 1,4 - 1000 µm F600 objektív: 2,8 - 2000 µm |
| Fényforrás | Félvezető lézer Hullámhossz: 635 nm Teljesítmény: 3,5 mW Lézerosztály: CLASS 3R |
| Detektor | 32-detektorelemből álló gyűrű (optikai tengely automatikus beállításával) |
| Mérési idő | Porlasztásos mérés: 0,02 - 500 ms Folyamatos mérés: 1 - 600 s |
| Mérések száma | Porlasztásos mérés: 1 - 100 Folyamatos mérés: 1 - 9 999 |
| Adatok | Szemcseméreteloszlás (frakcionált/kumulált), összegzett adatok (D50% szemcseméret, SMD, mode átmérő, stb.), sűrűségindex |
| Sample Cell | Anyag: Tempax üveg (bevonattal) Térfogat: 5 - 7 ml |
| Környezeti feltételek | Környezeti hőmérséklet: 10 - 35 °C Környezeti páratartalom: 20 - 80% R.H. (nincs páralecsapódás) |
| Teljesítményigény | 85 - 264 VAC, 47 - 63 hz |
| Méretek (szél x mag x mély) | Fénykibocsátó modul: 170 × 230 × 240 mm Detektáló modul: 595 × 230 × 240 mm Összekapcsolt modulok (opció): 1000 × 230 × 340 mm, 27 kg |
| Weight | Fénykibocsátó modul: 5,5 kg Detektáló modul: 11,5 kg (F300 lencsével) Összekapcsolt modulok (opció): 27 kg |
| Kiértékelő egység | Windows PC (benne laptop PC) |
Spray szemcsék és cseppek méretanalizátora AEROTRAC II Letöltések

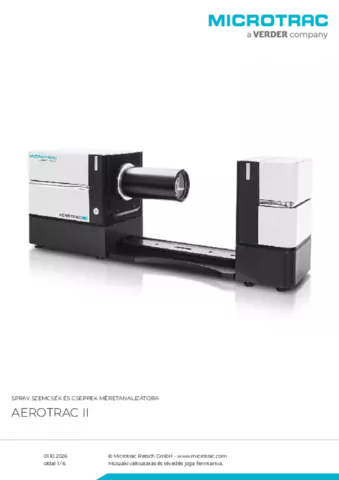

Termék adatlap Aerotrac II
